Направляющие для портала и каретки

[Time]

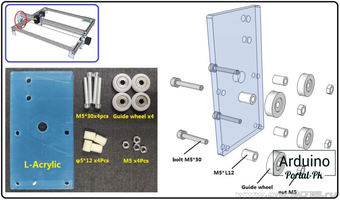

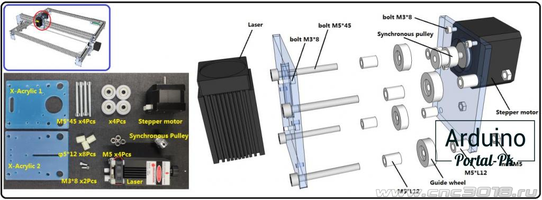

Добрый день! Примерно час просидел на форуме но так и не нашёл ни чего по своему запросу. Нужны файлы желательно в векторе вот таких акриловых панелек для портала и каретки. Может у кого есть готовые под профили 2020 и 2040? Ролики стандартные. Буду весьма признателен если кто-нибудь поделится.



[SnakeKVC]

Добрый день! Примерно час просидел на форуме но так и не нашёл ни чего по своему запросу. Нужны файлы желательно в векторе вот таких акриловых панелек для портала и каретки. Может у кого есть готовые под профили 2020 и 2040? Ролики стандартные. Буду весьма признателен если кто-нибудь поделится.

А с чего Вы взяли что это здесь есть?
Такую простую форму можно самому за 5 минут сделать.



[Robinson1957]

Примерно час просидел на форуме но так и не нашёл ни чего по своему запросу. Нужны файлы желательно в векторе вот таких акриловых панелек для портала и каретки. Может у кого есть готовые под профили 2020 и 2040? Ролики стандартные. Буду весьма признателен если кто-нибудь поделится.

Всего то час? Уж поделитесь тогда и особенностями проекта, если это проект а не попытка. Пока вижу его несостоятельность, ввиду отсутствия регулировки зазоров. Удивляет и расположение роликов на резьбовой части болта, уж осью его даже назвать странно. И, собственно, почему из акрила?



[Alexmit]

Может у кого есть готовые под профили 2020 и 2040?

Я ещё до этого не дошёл. Пока использую готовые металлические.
И вам советую иметь хотя-бы одну как образец.

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

И к ней дополнение

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

Пока вижу его несостоятельность, ввиду отсутствия регулировки зазоров.

Вот собственно на предлагаемом образце эксцентрики есть для регулировки.

И, собственно, почему из акрила?

Ну потому как продаются такие. Да и самому из оргстекла сделать можно.

И до кучи:
Каретка от Эндера, у меня на ней лазеры катаются

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

Эксцентриковая втулка

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru



[Time]

Я ещё до этого не дошёл. Пока использую готовые металлические.
И вам советую иметь хотя-бы одну как образец.

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

И к ней дополнение

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

Вот собственно на предлагаемом образце эксцентрики есть для регулировки.


Ну потому как продаются такие. Да и самому из оргстекла сделать можно.

И до кучи:
Каретка от Эндера, у меня на ней лазеры катаются

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

Эксцентриковая втулка

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

И вам советую иметь хотя-бы одну как образец.

AliExpress - интернет-магазин электроники,модных новинок, товаров для дома и сада, игрушек, товаров для спорта,автотоваров и многого другого | АлиЭкспресс

aliexpress.ru

такую каретку я заказал, в дороге. Мне бы для портала боковые крепления. Готовый файл лучше, может кто уже делал такие, чтобы без подгонки и допиливания. Или распечатаю как трафарет на бумагу и сделаю сам, или закажу у кого есть лазеоный ЧПУ.

За эксцентрики спасибо, как то они не попадались мне, вещь интересная.



[Time]

Всего то час? Уж поделитесь тогда и особенностями проекта, если это проект а не попытка. Пока вижу его несостоятельность, ввиду отсутствия регулировки зазоров. Удивляет и расположение роликов на резьбовой части болта, уж осью его даже назвать странно. И, собственно, почему из акрила?

Это же не фрейзерный станок чтобы портал испытывал нагрузки, акрил доступнее, легче (что для портала плюс), обрабатывать удобнее как руками, так и на ЧПУ. Прочности тоже достаточно для ЧПУ-шных дел.



[demyuri]

Это же не фрейзерный станок, а лайзерный.



[Alexmit]

Нужны файлы желательно в векторе вот таких акриловых панелек для портала и каретки.

Вот здесь фото достаточно хорошие.

https://aliexpress.ru/item/1005005485512868.html



[ospkant]

Это же не фрейзерный станок чтобы портал испытывал нагрузки, акрил доступнее, легче (что для портала плюс), обрабатывать удобнее как руками, так и на ЧПУ. Прочности тоже достаточно для ЧПУ-шных дел.

На собери завод есть чертежи в dfx для коретки на роликах (для примера ссылку дал) . На сайте нажимаете "файл" и вперед...и степ и дфх и солид



[Alexmit]

На собери завод есть чертежи в dfx

Не DXF , а DWG , но в LibreCAD открылось.
На всякий случай сразу скачивайте и PDF.



[Efenia]

Это же не фрейзерный станок чтобы портал испытывал нагрузки, акрил доступнее, легче (что для портала плюс), обрабатывать удобнее как руками, так и на ЧПУ. Прочности тоже достаточно для ЧПУ-шных дел.

Берем файл отсюда ( ссылка давали выше, кстати есть и другие варианты каретки на этом сайте магазина) сам пробовал в формате солидвокса ( последний файл), легко открывался как в солидоле , так и импортировался в компас 3Д, далее, покупаем вот такие гайки (по 2 шт на каретку для 4-х роликов , если каретка под три ролика, то и по одной достаточно) , собираем и радуемся .



[САМОУДАЛЕННЫЙ 3729]

вопрос , где брать болты для роликов?
и какой размер нужен в диаметре для ролика(внутренний)



[Alexmit]

и какой размер нужен в диаметре для ролика(внутренний)

М5
