Помехозащищенный разъем , интернет разъем.

[САМОУДАЛЕННЫЙ 3729]

Всем привет.Помучавшись с помехами и покопавшись на просторах интернета нашел себе ответ.
Некоторые плазморезовщики не любят усб разъем из за его неустойчивости и предпочитают платы с интернет разъемом.
вопрос такой - какие платы имеют данные разъемы.

И где почитать сравнение и схемы чем усб отличается от интернет ?

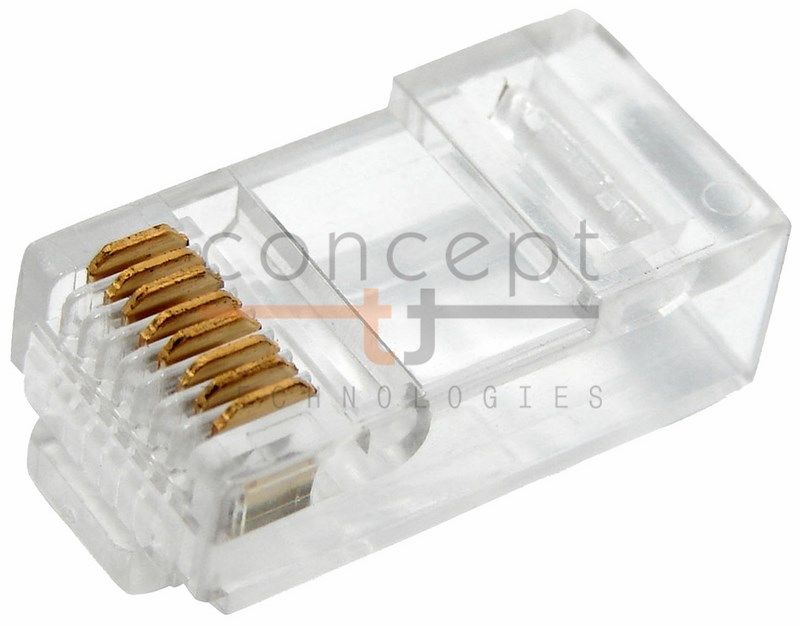

Джек RJ-45 8P8C CAT 5e «Эконом» PROCONNECT

Джек RJ-45 8P8C CAT 5e эконом PROCONNECT

c-tt.shop

Больше пятно контакта или там еще есть отличие?



[SnakeKVC]

Всем привет.Помучавшись с помехами и покопавшись на просторах интернета нашел себе ответ.
Некоторые плазморезовщики не любят усб разъем из за его неустойчивости и предпочитают платы с интернет разъемом.
вопрос такой - какие платы имеют данные разъемы.

И где почитать сравнение и схемы чем усб отличается от интернет ?

Джек RJ-45 8P8C CAT 5e «Эконом» PROCONNECT

Джек RJ-45 8P8C CAT 5e эконом PROCONNECT

c-tt.shop

Больше пятно контакта или там еще есть отличие?

Ни интернет разъём а
Ethernet RJ-45



[Adagumer]

У RJ-45 шнурков больше и они витыми парами собраны, а "витая пара" к наведённым помехам мало восприимчива!



[Robinson1957]

Больше пятно контакта или там еще есть отличие?

1. В этом разъеме нет линий питания.
2. Протокол обмена основан на симметричных токовых витых линиях. Там работает не напряжение а ток.



[Alexmit]

Больше пятно контакта или там еще есть отличие?

Самое главное, что ещё не сказали - гальваническая развязка.

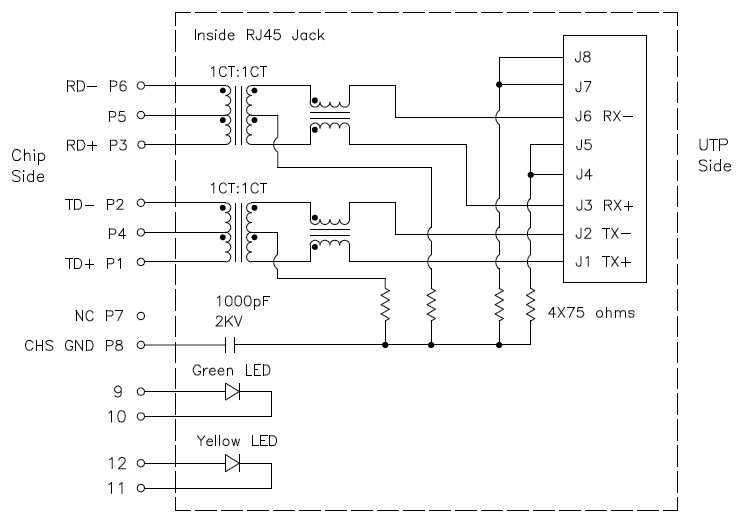

Вот схема гнезда HR911105A :



[Robinson1957]

Самое главное, что ещё не сказали - гальваническая развязка.

Да, кстати, парафазные трансформаторы и синфазные дроссели делают свое дело.

Ваши сообщения автоматически объединены: 25.03.2023

вопрос такой - какие платы имеют данные разъемы.

Такие разъемы разработаны для линий связи и встречаются только на сетевых платах и на материнках компьютеров, роутеров, серверов. На платах CNC может "колхоз" только встречаться.



[ЮрийВ]

1. В этом разъеме нет линий питания.

Шо значит, нет линий питания????
PoE.

Ваши сообщения автоматически объединены: 25.03.2023

Самое главное, что ещё не сказали - гальваническая развязка

Не все RJ-45 имеют встроенные трансформаторы развязки. На это надо обращать внимание при покупке. Бывают более дешевые, а для них используются внешние микрухи с трансформаторами. Такой вариант более дешёвый и легкий для ремонта, так как обычно летят резисторы в обвязке трансформаторов и не надо выпаивать сам RJ-45 для устранения поломки.



[Robinson1957]

Шо значит, нет линий питания????
PoE.

Это частный случай применения свободных жил, в стандарте их нет.



[ЮрийВ]

Это частный случай применения свободных жил, в стандарте их нет.



[УДАЛЕННЫЙ 6898]

Вы еще забыли указать о протоколе передачи данных. На некоторых лан разъемах всё же имеются линии питания. Это встречается в отдельных изделиях, на пример на сетевых видеокамерах.
В прочем автор может самостоятельно собрать новый УСБ кабель из витухи или коаксиала. Есть в продаже коаксиальные кабеля с несколькими жилами. Можно так же использовать переходники -преобразователи ЛАН -УСБ. можно также попробовать принт-сервер. Дешевле поставить модуль блюпуп или вифи.

Ваши сообщения автоматически объединены: 25.03.2023

Данное справедливо для магистральных линий. При использовании соединения Компьютер - сетевой принтер, таких напряжений как в таблице нет от слова совсем.



[САМОУДАЛЕННЫЙ 3729]

У нас эти сидят на сайте из Инектра , надо их напряч , а то они никогда в лидеры не выбьются.
Даешь RJ 45!

Ваши сообщения автоматически объединены: 25.03.2023

Вы еще забыли указать о протоколе передачи данных. На некоторых лан разъемах всё же имеются линии питания. Это встречается в отдельных изделиях, на пример на сетевых видеокамерах.
В прочем автор может самостоятельно собрать новый УСБ кабель из витухи или коаксиала. Есть в продаже коаксиальные кабеля с несколькими жилами. Можно так же использовать переходники -преобразователи ЛАН -УСБ. можно также попробовать принт-сервер. Дешевле поставить модуль блюпуп или вифи.

Ваши сообщения автоматически объединены: 25.03.2023

Данное справедливо для магистральных линий. При использовании соединения Компьютер - сетевой принтер, таких напряжений как в таблице нет от слова совсем.

теперь мро модули вай фай , а что есть приемник и передатчик для усб мамы и папы? у меня плата STB4100.



[ЮрийВ]

Данное справедливо для магистральных линий. При использовании соединения Компьютер - сетевой принтер, таких напряжений как в таблице нет от слова совсем.

Такие напряжения нужны на большие расстояния (до ста метров) и для видеокамер...
"...

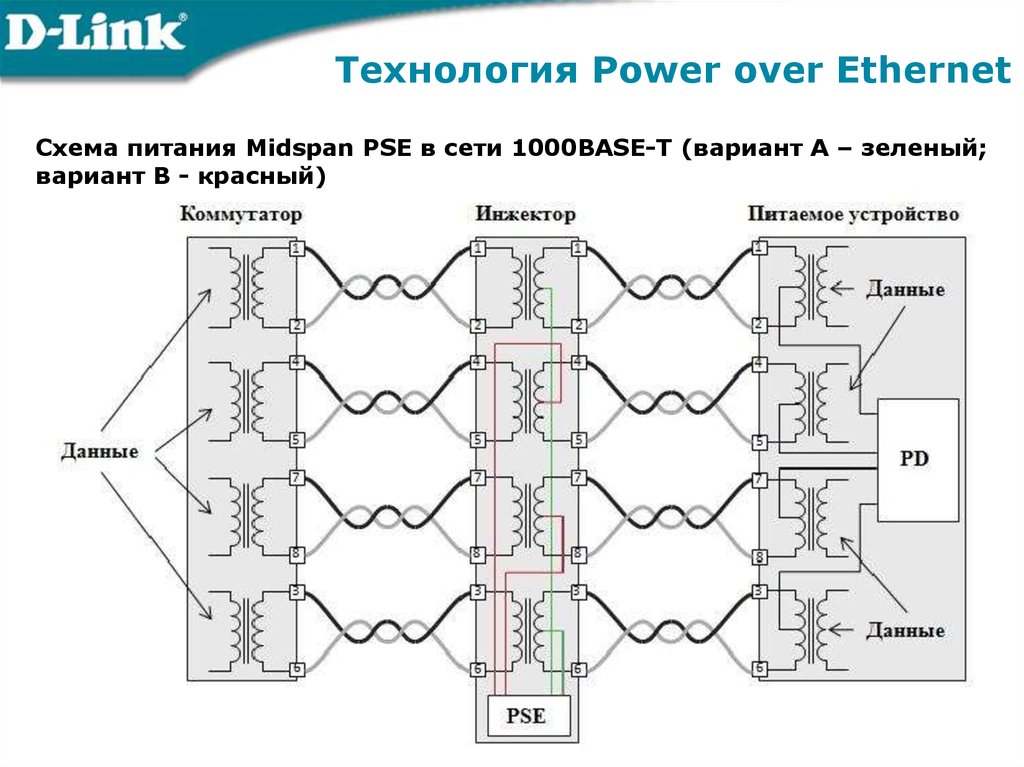

• Гарантированная передача питания и видеоданных для ip камер на 100 метров. Достигается за счет того, что напряжение источника питания (коммутатор или инжектор) в диапазоне от 44 до 57В и приемник питания (т.е камера) способна принимать питание в таком диапазоне. Диапазон достаточно большой, это говорит о том, что если напряжение в кабеле просело на большом расстоянии, то камера всё равно получит питание и будет работать.
• Два типа передачи данных и питания Для ip камер с PoE 802.3af используется только 4 жилы (согласно IEEE 802.3af IEEE 802.3at)
  т.е питание идет по тем же парам что и данные...."



[SnakeKVC]

Вы еще забыли указать о протоколе передачи данных. На некоторых лан разъемах всё же имеются линии питания. Это встречается в отдельных изделиях, на пример на сетевых видеокамерах.
В прочем автор может самостоятельно собрать новый УСБ кабель из витухи или коаксиала. Есть в продаже коаксиальные кабеля с несколькими жилами. Можно так же использовать переходники -преобразователи ЛАН -УСБ. можно также попробовать принт-сервер. Дешевле поставить модуль блюпуп или вифи.

Ваши сообщения автоматически объединены: 25.03.2023

Данное справедливо для магистральных линий. При использовании соединения Компьютер - сетевой принтер, таких напряжений как в таблице нет от слова совсем.

"На некоторых лан разъемах всё же имеются линии питания"

Это называется PoE (Power over Ethernet). Как правило используется в сетевых коммутаторах. А также в IP телефонии где аппараты сразу запитываются от порта Ethernet. Некоторые IP камеры также.



[Alexmit]



[Sanatta]

Сначала расскажу историю, которая была лет 20 назад. Обслуживал компьютеры. Массово не хотели подключаться принтера к компьютеру по USB кабелю. Полгода решение было простое 3м и более длинные USB кабеля менялись на 1.8м, и проблема решалась. Но вот попался принтер, который вынес мне мозг. У меня тогда на руках было около 4-5 штук 1.8 метровых USB кабелей плюс один клиентский, так вот принтер по двум подключался, а по трем не хотел. Возможно уровень сигналов общения принтер-компьютер был на грани. Оставить клиенту рабочий кабель и забыть об этом не мог так как должен был гарантировать работоспособность, а для этого должен был понимать причину. Недели три: прозванивал, замерял сопротивления, гнул на предмет излома, под лупой рассматривал разъемы у всех кабелей что встречались за этот период, соединял этими кабелями другие устройства (все другие устройства работали нормально). Ферритовые кольца тоже были не при чем. На одном из двух «годных» он был на другом не был. А на одном «не рабочем» было аж два кольца с обоих сторон. Мозг закипал, ответа не было. Надо отметить что на USB1.0 USB1.1 и USB2.0 стандарты были на предприятиях в отраслях, общего стандарта не было. Общим стандартом он стал де факто в силу массового использования. На принтерах в те времена применялся протокол USB1.0. Перечитывая стандарты и изучая различные требования наткнулся на требование изготовления кабеля по категории U5 или U6 точно не помню, давно было. Это требование к количеству оборотов на единицу длины кобеля. Постом выше упоминалось что это повышает помехозащищённость. Также нашел информацию что одно из новшеств протокола USB2.0 это выбор скорости соединения в зависимости от качества сети, при плохом качестве понижается скорость (USB1.0 работал на фиксированной скорости). Также убедился, что на кабелях, по которым принтера соединялись были соответствующие отметки о нужном количестве витков на единицу длины, на «не рабочих» соответствующей маркировки не было. Все другие подключаемые устройства работали по протоколу USB2.0. Эта информация все расставляла на свои места. Мозг удовлетворенно успокаивался. Вот такая история.

А теперь поделюсь своим мнением. Станок CNC работает в реальном масштабе времени. И если он, закончив предыдущую команду не успевает получать (из-за низкой скорости сети) следующую он просто для безопасности останавливается. Возможно стоит попробовать самодельный USB с сильно скрученной витой сигнальной парой, желательно минимально короткой.

Теперь про питание по USB . Как ранее я писал нет общего стандарта на мощность питания по USB. Попадались порты, которые с трудом обеспечивали 300-500мА. Вроде как поддерживается требование по USB3.0 не менее 1А (разъем синего цвета). У компьютера несколько портов сгруппированы от двух-трех чипов. Совет:

1) Выделить все USB по группам (При отключенных нагрузках замеряем все напряжения до сотых и группируем по вольтажу).

2) Освобождаем все разъемы из группы, к которой подключен CNC.

3) Пытаемся определить группу, которая с большей нагрузочной способностью и переключаем CNC на нее. Мышки клавиатуры флешки и пр.. не грузим в эту группу.

Теперь про кабеля. Попадались китайские кабели, которые при нагрузке 1А просаживали 1В. Если есть выбор выбрите тот у которого меньше просадка (толще шина по питанию). Прикидываем: Если запитываем параметрический стабилизатор на 3.3В, добавляем для хорошей стабилизации 1,2В получаем минимум 4.5В необходимые на выходе USB кабеля. То есть при 5.17В на компьютерном разъеме USB падение допускается только 0.67В. Если мастрячим сами, то шину питания необходимо делать проводом потолще стараемся не брать от б/у кабелей. Ну и самое главное имейте в ввиду, что это мнение человека, который только еще собирается собрать свой первый CNC станок.
