3D ПРИНТЕР Самосбор премиум качества.

[Kongo]

Приветствую уважаемое сообщество! Давно готовил этот пост,но ждал логического завершения проекта. Итак-готово. Замысел был сделать3д принтер с хорошей точностью,жесткостью и беспричинностью к апгрейду. В 3д печать "нырнул" чуть более года назад,имея за плечами расширенный 3018 до 3040 и индивидуально собранный лазерный гравер с функциями рисовалки и плоттера. Старт был с Ендер 3, что повлекло за собой его возможную модернизацию ,апофеозом которой стал Директ-экструдер. Все бы хорошо, но стала часто возникать потребность печати слоями 0.05-0.08 мм в целях художественных элементов сувенирки. Менять постоянно сопло на Ендере с его перенастройкой и прочим "геморроем" меня быстро привело к мысли,что нужен отдельный принтер на сопло 0.2 со своими настройками,контроллером,столом 265х235 и пр. Проект начал 2 января и закончил 27 февраля 2023г
По ТТХ: рама (прототип Ендера) профиль прецизионный 45х35, вес рамы 7кг
Движки Nema 17 42S1-5шт
Ось Z-двойная,на винтах 4х заходных.

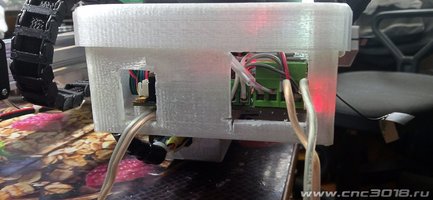

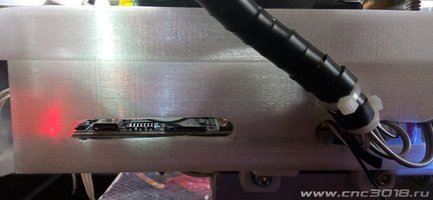

Контроллер: MKS Tinybee S32-прошивка перекомпилированная 2.0.9.2

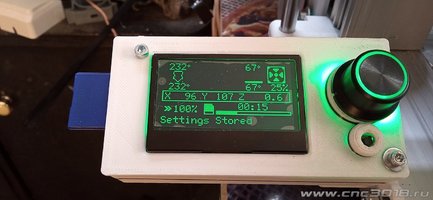

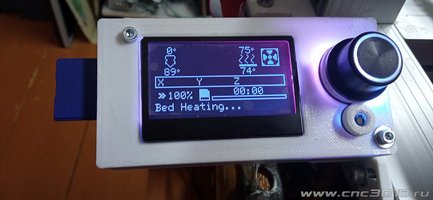

Дисплей: BTT mini 12864 CD

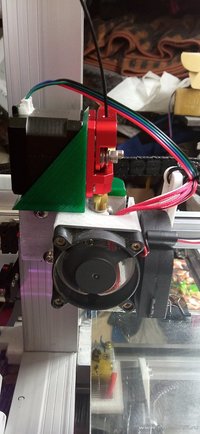

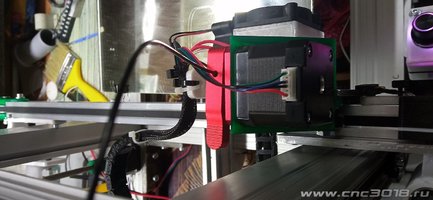

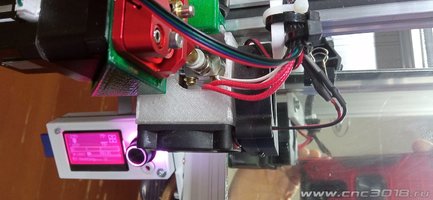

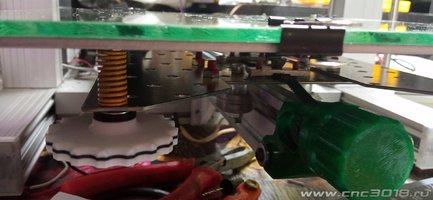

Часть составляющих печаталась на Ендер 3,пластиком PETG. Модели натяжителей Х и У ,уголок движка директ экструдера, муфты ходовых винтов и кабель каналы были взяты на популярном сайте "T", остальные элементы разрабатывались, моделировались и изготавливались самолично.
В итоге получился аппарат с претензионным именем "KONGO II" (я же должен увековечиться ), весом 14 кг,отличной точностью печати. Есть конечно моменты ,которые я постепенно дополню или переделаю (например каретку оси У), но в целом это устройство.которое я не хочу апгрейдить,т.к. делал сразу под свои хотелки и задачи. Проект завершен!
Отдельно хочется сказать огромное спасибо нашему форумчанину Efenia - безмерно признателен Владимиру за помощь,советы и консультации в некоторых вопросах электроники.

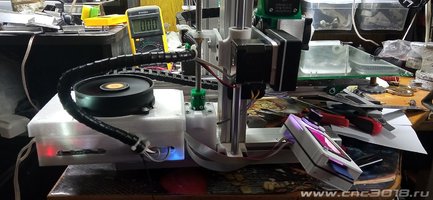

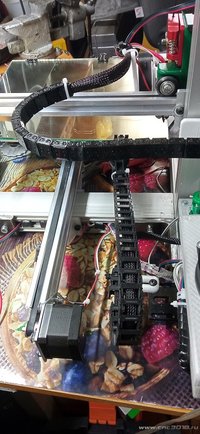

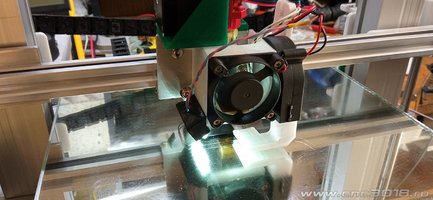

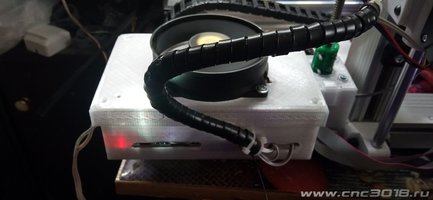

Ниже привожу фото и ссылку на видео. Если есть вопросы-отвечу,мнения-выслушаю,критику-прочитаю ) Вот такой сделал себе подарок проект на 60-ти летие. Всем добра и спасибо,что Вы есть!

Ваши сообщения автоматически объединены: 27.02.2023

и еще чуток...



[SnakeKVC]

Приветствую уважаемое сообщество! Давно готовил этот пост,но ждал логического завершения проекта. Итак-готово. Замысел был сделать3д принтер с хорошей точностью,жесткостью и беспричинностью к апгрейду. В 3д печать "нырнул" чуть более года назад,имея за плечами расширенный 3018 до 3040 и индивидуально собранный лазерный гравер с функциями рисовалки и плоттера. Старт был с Ендер 3, что повлекло за собой его возможную модернизацию ,апофеозом которой стал Директ-экструдер. Все бы хорошо, но стала часто возникать потребность печати слоями 0.05-0.08 мм в целях художественных элементов сувенирки. Менять постоянно сопло на Ендере с его перенастройкой и прочим "геморроем" меня быстро привело к мысли,что нужен отдельный принтер на сопло 0.2 со своими настройками,контроллером,столом 265х235 и пр. Проект начал 2 января и закончил 27 февраля 2023г
По ТТХ: рама (прототип Ендера) профиль прецизионный 45х35, вес рамы 7кг
Движки Nema 17 42S1-5шт
Ось Z-двойная,на винтах 4х заходных.
Контроллер: MKS Tinybee S32-прошивка перекомпилированная 2.0.9.2
Дисплей: BTT mini 12864 CD

Часть составляющих печаталась на Ендер 3,пластиком PETG. Модели натяжителей Х и У ,уголок движка директ экструдера, муфты ходовых винтов и кабель каналы были взяты на популярном сайте "T", остальные элементы разрабатывались, моделировались и изготавливались самолично.
В итоге получился аппарат с претензионным именем "KONGO II" (я же должен увековечиться ), весом 14 кг,отличной точностью печати. Есть конечно моменты ,которые я постепенно дополню или переделаю (например каретку оси У), но в целом это устройство.которое я не хочу апгрейдить,т.к. делал сразу под свои хотелки и задачи. Проект завершен!
Отдельно хочется сказать огромное спасибо нашему форумчанину Efenia - безмерно признателен Владимиру за помощь,советы и консультации в некоторых вопросах электроники.
Ниже привожу фото и ссылку на видео. Если есть вопросы-отвечу,мнения-выслушаю,критику-прочитаю ) Вот такой сделал себе подарок проект на 60-ти летие. Всем добра и спасибо,что Вы есть!

Ваши сообщения автоматически объединены: 27.02.2023

и еще чуток...

А что значит "с хорошей точностью"?



[Lupus5]

Отличное решение для дома, сильно заметен звук моторов на драйверах А4988... Не совсем понятно почему ось Z на линейных а не Open-bild роликах как оси X, Y? Но мой вопрос сугубо из любопытства, без критики так как мой дрыгостол весь на линейных "яля Прюша", а по факту Anet A8 с усиленной профильной трубой рамой и основанием. Я на свой 3Д принтер поставил плату SKR 1.3 c драйверами TMC 2208 uart. Качеством меня полностью устраивает, с соплом 0.5 нормально получаются шестерни из нейлона с модулем зуба 0.45.
Ах да - фидер экструдера мк8 не самое удобное решение, но все-же дело вкуса...



[Kongo]

А что значит "с хорошей точностью"?

Минимизированы люфты и при данной жесткости рамы есть хотя бы минимальная уверенность в их редком проявлении,не более того. )



[Efenia]

А премиум качество то где? Рама зачетная конечно, но собирая новый, делать очередной дрыгостол, пусть даже с мощной рамой как то выходит из разряда премиумов, беда дрыгстола в том, что высокие фигуры с небольшой площадью опоры печатаются хреново, начинает играть роль раскачивание самой вершины детали под силой инерции, к которой еще добавляется давление прутка на печатаемую деталь, нет, в пределах 5 см высотой это почти не ощущается, а вот выше уже чувствуется и сильно (поверьте мне есть с чем сравнивать, например дельта спокойно печатает столб в 15см высотой и основанием в 10мм, а вот с дрыгстолом уже хуже, нет напечатать можно, добавляя дополнительные опоры на разной высоте), для работы с директом неплохо подходит макетбот и его клоны (тот же летающий мишка) , всякие принтеры где стол опускается, есть так же варианты с реализацией двух отделных печатающих голов (https://aliexpress.ru/item/40013151...w.productlist.search_results.0.5b064aa6oUJZ6b , не скажу что идеал, но принцип виден ), если есть задача разные диаметры сопл использовать, как показывает практика все же одна голова - одно сопло намного проще и понятнее хотендов с большим количеством сопл, или разные пластики. Нет рама и правда хорошая,мощная, должна не плохо работать, не быстро, но неплохо, но все остальное, даже учитывая саму схему принтера, признаюсь не очень премиальное. Для тонкой печати мелочи лучше использовать SLA принтеры, детализация выше, чем при печати соплом 0,2 с шагом по z 0,05.



[SnakeKVC]

Минимизированы люфты и при данной жесткости рамы есть хотя бы минимальная уверенность в их редком проявлении,не более того. )

ПАнятна.

оффтоп

Я себе голову распечатал эту Мини-экструдер для XCR-V6 радиатора
Очень лёгкая.



[Kongo]

Отличное решение для дома, сильно заметен звук моторов на драйверах А4988... Не совсем понятно почему ось Z на линейных а не Open-bild роликах как оси X, Y? Но мой вопрос сугубо из любопытства, без критики так как мой дрыгостол весь на линейных "яля Прюша", а по факту Anet A8 с усиленной профильной трубой рамой и основанием. Я на свой 3Д принтер поставил плату SKR 1.3 c драйверами TMC 2208 uart. Качеством меня полностью устраивает, с соплом 0.5 нормально получаются шестерни из нейлона с модулем зуба 0.45.
Ах да - фидер экструдера мк8 не самое удобное решение, но все-же дело вкуса...

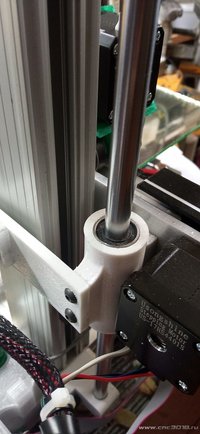

Драйвера стоят 8825,только на У стоит 4988 (по причине одного брака на 8825м). Звук меня вообще не напрягает-принтер стоит в отдельной комнате-мастерской. Хотя 3818 я и там включить не могу по причине шума и мусора. От роликов по Z ушел по причине очень специфичного профиля рамы. Пришлось проектировать все применительно к линейным подшипникам.с разработкой кареток и всякой мелочевки. А сопло меня в данном случае интересует от 0.2 и меньше. 0.4 стоит на Ендере и всякие технологические деталюхи я на нем печатаю.

Ваши сообщения автоматически объединены: 27.02.2023

А премиум качество то где? Рама зачетная конечно, но собирая новый, делать очередной дрыгостол, пусть даже с мощной рамой как то выходит из разряда премиумов, беда дрыгстола в том, что высокие фигуры с небольшой площадью опоры печатаются хреново, начинает играть роль раскачивание самой вершины детали под силой инерции, к которой еще добавляется давление прутка на печатаемую деталь, нет, в пределах 5 см высотой это почти не ощущается, а вот выше уже чувствуется и сильно (поверьте мне есть с чем сравнивать, например дельта спокойно печатает столб в 15см высотой и основанием в 10мм, а вот с дрыгстолом уже хуже, нет напечатать можно, добавляя дополнительные опоры на разной высоте), для работы с директом неплохо подходит макетбот и его клоны (тот же летающий мишка) , всякие принтеры где стол опускается, есть так же варианты с реализацией двух отделных печатающих голов (https://aliexpress.ru/item/40013151...w.productlist.search_results.0.5b064aa6oUJZ6b , не скажу что идеал, но принцип виден ), если есть задача разные диаметры сопл использовать, как показывает практика все же одна голова - одно сопло намного проще и понятнее хотендов с большим количеством сопл, или разные пластики. Нет рама и правда хорошая,мощная, должна не плохо работать, не быстро, но неплохо, но все остальное, даже учитывая саму схему принтера, признаюсь не очень премиальное. Для тонкой печати мелочи лучше использовать SLA принтеры, детализация выше, чем при печати соплом 0,2 с шагом по z 0,05.

По пунктам-задача печатать не высокие,но детализированные элементы.Поэтому дрыгостол в данном случае меня полностью устраивает. SLA принтер может и поселится в моем муравейнике,если на меня нападут деньги и я не смогу от них отбиться )

Ваши сообщения автоматически объединены: 27.02.2023

Не уточнил... Бюджет данного проекта составил 11 тыс.р.



[Efenia]

Драйвера стоят 8825,только на У стоит 4988 (по причине одного брака на 8825м). Звук меня вообще не напрягает-принтер стоит в отдельной комнате-мастерской. Хотя 3818 я и там включить не могу по причине шума и мусора. От роликов по Z ушел по причине очень специфичного профиля рамы. Пришлось проектировать все применительно к линейным подшипникам.с разработкой кареток и всякой мелочевки. А сопло меня в данном случае интересует от 0.2 и меньше. 0.4 стоит на Ендере и всякие технологические деталюхи я на нем печатаю.

Ваши сообщения автоматически объединены: 27.02.2023

По пунктам-задача печатать не высокие,но детализированные элементы.Поэтому дрыгостол в данном случае меня полностью устраивает. SLA принтер может и поселится в моем муравейнике,если на меня нападут деньги и я не смогу от них отбиться )

Ваши сообщения автоматически объединены: 27.02.2023

Не уточнил... Бюджет данного проекта составил 11 тыс.р.

https://aliexpress.ru/item/1005003916817564.html?spm=a2g2w.detail.pers_rcmd.7.718020976wPj5q&_evo_buckets=165609,165598,194275&sku_id=12000032395198113&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.34525.325667.0&scm_id=1007.34525.325667.0&scm-url=1007.34525.325667.0&pvid=5a79ea36-23d4-464b-b002-c79cfd74209a&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.34525.325667.0,pvid:5a79ea36-23d4-464b-b002-c79cfd74209a,tpp_buckets:24525%230%23325667%231_21387%230%23233228%231_21387%239507%23434559%234_21387%2314793%23456925%235_4452%230%23226710%230_4452%233474%2316498%23829_4452%234862%2324463%2313_4452%233098%239599%23213_4452%235105%2323438%2373_4452%233564%2316062%23858&ru_algo_pv_id=5a79ea36-23d4-464b-b002-c79cfd74209a&scenario=pcDetailBottomMoreOtherSeller&tpp_rcmd_bucket_id=325667&traffic_source=recommendation

бюджет этого принтера не намного выше вашего . расходники правда подороже, но возможностей печати мелочевки с хорошей детализацией намного выше чем у FDM, но это все лирика, главное что бы вас устраивало.



[Kongo]

https://aliexpress.ru/item/1005003916817564.html?spm=a2g2w.detail.pers_rcmd.7.718020976wPj5q&_evo_buckets=165609,165598,194275&sku_id=12000032395198113&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.34525.325667.0&scm_id=1007.34525.325667.0&scm-url=1007.34525.325667.0&pvid=5a79ea36-23d4-464b-b002-c79cfd74209a&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.34525.325667.0,pvid:5a79ea36-23d4-464b-b002-c79cfd74209a,tpp_buckets:24525%230%23325667%231_21387%230%23233228%231_21387%239507%23434559%234_21387%2314793%23456925%235_4452%230%23226710%230_4452%233474%2316498%23829_4452%234862%2324463%2313_4452%233098%239599%23213_4452%235105%2323438%2373_4452%233564%2316062%23858&ru_algo_pv_id=5a79ea36-23d4-464b-b002-c79cfd74209a&scenario=pcDetailBottomMoreOtherSeller&tpp_rcmd_bucket_id=325667&traffic_source=recommendation

бюджет этого принтера не намного выше вашего . расходники правда подороже, но возможностей печати мелочевки с хорошей детализацией намного выше чем у FDM, но это все лирика, главное что бы вас устраивало.

Да я смотрел на него периодически, но 20ти "рублей" у меня увы нет. Вот как появятся, тогда и совсем другие вопросы наверное возникнут. Спасибо Владимир! ?



[Kongo]

Да простой вопрос, согласен, только учитывать нужно чем печатать, человеку печатающему ПЛА в течении 10 лет , и не собирающемуся переходить на другой тип пластика, в принципе директ и не нужен, даже тем кто на PET-G сидит, не особо нужен директ, вот когда эксперименты да хотелки уже пошли, тогда да - согласен, а так....

По сути наличие директа ни каким боком не связано с типом пластика (исключения для мягких структур типа TPU и подобных). Для меня Директ-это преимущество в 2х секундной задержке при смене пластика (при запихивании в трубку длиной пусть даже 10 см тратится время). А печатать приходится в несколько слоев разными цветами,а иногда и разными пластиками и время удержания сопла над слоем критично во всех случаях.При задержке более 3х секунд-это заведомо испорченный образец. Именно поэтому на Ендер 3 переделал на директ,а на самосборе сделал его изначально. Сижу на Pet-g,меня полностью устраивает,сувенирка на PLA, т.к. возможна постобработка слоев....



[Kongo]

Вот и "обсудили" предложенную тему про самосбор... ?



[Kongo]

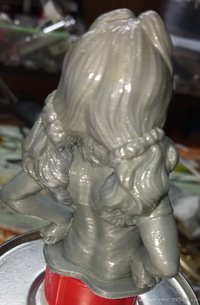

Первая долгая печать. После ДХМ. Под покраску. PLA+



[Lupus5]

Первая долгая печать. После ДХМ. Под покраску. PLA+

В дихлорметане обработан? или пластик такой? Кто производитель пластика?



[Kongo]

В дихлорметане обработан? или пластик такой? Кто производитель пластика?

Пластик такой. PLA+, по прочности в несколько раз прочнее стандартного PLA. ESun
Обрабатывал дихлорметаном. Потом покрасил, потом лак. Вот только покраска потекла..... Завтра фотку кину. Ну это был просто эксперимент в свое удовольствие. )



[Efenia]

Пластик такой. PLA+, по прочности в несколько раз прочнее стандартного PLA. ESun
Обрабатывал дихлорметаном. Потом покрасил, потом лак. Вот только покраска потекла..... Завтра фотку кину. Ну это был просто эксперимент в свое удовольствие. )

И это после дихлорметана? Нда..., Я мало печатал PLA, изначально он в основном китайским был, нет пару катушек килограммовых распечатал и понял, что мелкие фигурки из него не очень хорошо получаются, да и в обработке, не пэт-г конечно, но то-же сложен, а так как поначалу, наверное все фигурками увлекаются, и я не исключение, то перешел на ABS , под покраску, небольшие фигурки из него делаются ничем не хуже (большие может разорвать, мелкие- только если без заполнения печатать, рвет) , обрабатывается на порядок лучше чем Пэт или ПЛА . Тонкостенные коробки из ABS печатать ещё то удовольствие, но фигурки уже из под сопла получаются ровнее чем из пла , а после ацитоновой бани , можно и гладкую поверхность получить, но с баней очень аккуратно нужно, передержите - фигурка и поплыть может. Да и сопло диаметром 0,2мм очень капризное для ПЛА, ABS обладает лучшей текучестью и не подверженно пригораниям к внутренним стенкам сопла, микро частицы отвалившиеся от стенок , могут легко попасть в выходное отверстие сопла и перекрыть выход пластику. По опыту : очень капризное сопло 0,2мм , чуть что не по нему - пробка. У ABS хреновая стойкость к ультрафиолету, но это легко покраской исправляется.
