ВОПРОС ШИМ для лазера

[РЭМБО]

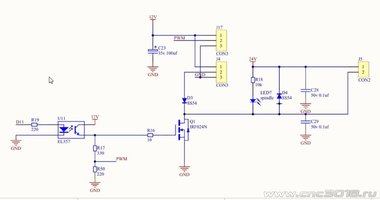

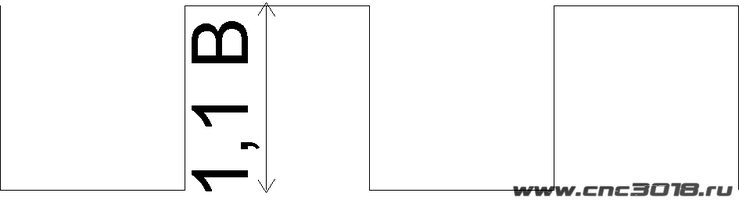

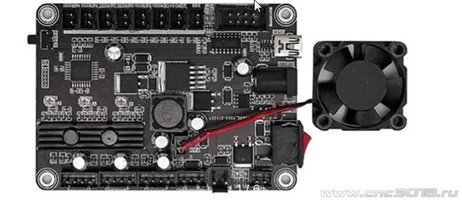

Плата GRBL V3.4 Control Board . Пока жду лазер на замену решил проверить работу ШИМ, чтобы потом на это не грешить. Шим работает замечательно, но напрягает амплитуда - 1,1В . прикрепляю картинку с шим 50% - среднее напряжение 0,55В, осциллограф такую картинку рисует. По схеме V3.3 на шим приходит 4,5В - через делитель R17(330 ом)-R50(220 ом). У меня по другому, от контакта разъема PWM нашел на плате делитель по аналогии R17 (1 кОм обозначение на чипе- 10В) и R50( 100 ОМ обозначение на чипе- 10А) , ну как бы все правильно 1,1В получается. А теперь вопрос Лазер на 5,5Вт оптики работает нормально на PWM поступает ШИМ с амплитудой 1,1В, лазер отключаю - то же 1,1В. А вот когда лазер на 20Вт оптики подключал амплитуда PWM была 4,8В. Такое может быть и все ли нормально с платой?

Ваши сообщения автоматически объединены: 03.04.2024

Как бы если на входе лазера стоит компаратор, то пофиг, 1,1В или 5В, а если полевик - то не факт что бУдет работать норм. Кто нибудь проверял амплитуду шим. Может у кого есть какие соображения почему так китайцы сделали?



[frayd]

А чем измеряете напряжение? По схеме все таки должно быть 4,2в амплитуда шима.



[demyuri]

Может у кого есть какие соображения почему так китайцы сделали?

сие есть великая китайская тайна. Которую оне хранят со времён Конфуция, передавая из поколения в поколение. От отца к сыну, от деда к внуку,....

оффтоп



[РЭМБО]

А чем измеряете напряжение? По схеме все таки должно быть 4,2в амплитуда шима.

сначала тестером, потом для точной проверке осциллограф подключил, все совпадает 100% шим 1,1В - чисто постоянное напряжение. 50% меандр заполнение 50% амплитуда 1,1В, среднее 0,55В

Ваши сообщения автоматически объединены: 03.04.2024

Схема представлена версии 3.3, у меня 3.4 схема скорее всего другая. вот и другие детали. Оптопару на плате управления у себя не нашел.



[frayd]

Тестером не стоит мерить ШИМ, только осциллографом. И откуда может получится 4.5 В у Вас, если исходя из маркировки деталей максимум примерно 1В (не забываем падение напряжения 0,6В на оптопаре)? Что то не то намерили.
если нет оптопары, то да 1.2В, делитель 1 к 10



[РЭМБО]

Тестером не стоит мерить ШИМ, только осциллографом. И откуда может получится 4.8 В у Вас, если исходя из маркировки деталей максимум 0,94В (не забываем падение напряжения 1,5В на оптопаре)? Что то не то намерили.

1 ком тестером 910 ом показывает , 100 ом не врет, ровно 100 ом, на оптопаре, которую я не обнаружил, а ее скорее всего нет, 1 В .

Ваши сообщения автоматически объединены: 03.04.2024

Осцил тоже 1,1 В показывает сигнал чистый без искажения.

Ваши сообщения автоматически объединены: 03.04.2024

может у кого схема есть GRBL V3.4 Control Board. чтоб голову не ломать.



[frayd]

Я находил для такой платы (она у меня тоже) только такую схему



[РЭМБО]

Я находил для такой платы (она у меня тоже) только такую схему

Огромное спасибо! вот эта схема на мою похожа. и ключ для шпинделя 6038 и остальное вроде тоже.



[Robinson1957]

РЭМБО, выходит резюки наоборот стоят, по этой схеме 1к на землю, а в послед в цепи 100 Ом



[РЭМБО]

РЭМБО, выходит резюки наоборот стоят, по этой схеме 1к на землю, а в послед в цепи 100 Ом

ага, это уже не делитель, а 1 ком для светодиода ограничитель по току. я когда звонил не увидел чтобы делитель на землю подсоединялся, это еще больше вопросов , а так по схеме более менее понятно.

Ваши сообщения автоматически объединены: 03.04.2024

получается по схеме от контроллера через 100 ом должно норм 5В проходить на PWM.



[Robinson1957]

получается по схеме от контроллера через 100 ом должно норм 5В проходить на PWM.

А вот тут уже и вопрос, почему амплитуда ШИМ маловата (1.1В), возможно повиеждено верхнее плечо выхода, как вариант попробуй подтянуть выход к +5В через резюк 2÷3кОм, если амплитуда поднимется, готовься либо менять микроконтроллер, либо отключать лазер до старта платы, включать только после старта, иначе будет плюхать полной мощщой на старте. У меня на предыдущем микроконтроллере была такая фишка, сколько то поработал так, потом заменил.



[РЭМБО]

АГА мысли совпали, но чето ссыкотно, но наводит на мысль 15 ногу контроллера к +5В подтянуть через резюк 10ком. Работает ведь шим правильно. Не зря новый контроллер заказал .



[Robinson1957]

АГА мысли совпали, но чето ссыкотно, но наводит на мысль 15 ногу контроллера к +5В подтянуть через резюк 10ком. Работает ведь шим правильно.

Да, скорей всего верхнее плечо в обрыве, только через внутреннюю подтяжку подает уровень. У меня тоже было около1.3В



[РЭМБО]

завтра подтяну к +5В через резюк 2-10 Ком, проверю что выдает . 10к не пойдет, там на землю 10Ком уже подключен, 1 ком - скорее всего.



[Robinson1957]

1 ком - скорее всего.

Это маловато, ток вывода предел имеет, не стоит вот 2÷3 можно, кстати, нормально работало, пока не заменил, единственно по включению шпиндель вжикал пару секунд, для лазера, думаю это недопустимо.
А виновата в твоих этих двух веселых неисправностях статика, она и супрессор грохнула и вывод 15 подорвала.
