Измерение люфта ходового винта пробником

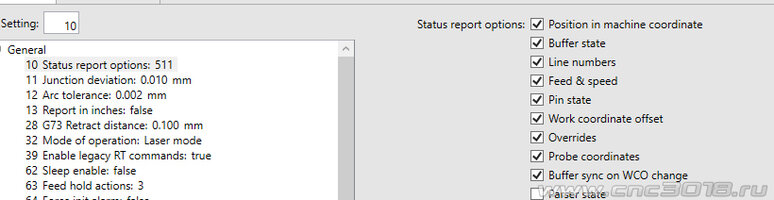

- программа-сендер: Candle или другой сендер, позволяющий посылать в прошивку комманды пользователя и получать ответ с положением пробника.
- установить на столе или жертвеннике металлическую деталь (на фото это тиски). Проверить тестером отсутствие электрического контакта между пробниким и деталью. Если есть контакт - изолировать деталь от пробника. Также изолировать деталь от пробника можно закрепив шпиндель за черненую (покрашенную) часть корпуса.
- на фото показано расположение пробник-деталь для измерения люфта по оси Х.
- послать комманду G21G91G38.2X10F10. Подождать завершения операции. Шпиндель остановится после контакта с деталью.
- послать комманду G21G91G38.4X-10F10. Шпиндель остановится после потери контакта с деталью.
- в консоле Candle появятся следующие сообщения
- в полях PRB показаны координаты пробника по Х, Y, Z (через запятую) при контакте с деталью (верхняя строка) и при потере контакта с деталью (нижняя строка). Люфт по Х равен разности координат: 1.526-1.524=0.002мм (2мкм).
- для измерения люфта по другим осям надо изменить расположение пробник-деталь и заменить в коммандах Х на Y или Z.
Для оси Y: G21G91G38.2Y10F10 и G21G91G38.4Y-10F10.
Для оси Z: G21G91G38.2Z-10F10 и G21G91G38.4Z10F10.
Измерение люфта ходового винта индикатором
- измерения можно делать индикаторами двух типов: рычажный (слева) и пружинный (справа). У индикаторов есть и другие названия, но для краткости используем эти. Люфты в ШВП рекомендуется измерять индикатором с ценой деления не хуже 2мкм.
- находим из $$ микрошаг М. Эта величина определяет, на какое расстояние сместится шпиндель при подаче на ШД одного импульса. Для оси Х это М=1/$100, для Y - М=1/$101, для Z - М=1/$102. Эта величина нужна для того, чтобы избежать влияния ошибок дискретизации на измерения люфта.
В моей 3018 для всех осей М=1/800= 0.00125мм (1.25мкм) и в примере ниже (измерение люфта по Х) будет использоваться эта величина.
- подводим пробник к индикатору так, чтобы стрелка сместилась на несколько делений.
- посылаем несколько комманд G1G91X0.00125F10. До первого смещения стрелки индикатора.
- посылаем комманды G1G91X-0.00125F10 и считаем их число. До тех пор, пока стрелка индикатора сместится в противоположную сторону.
- люфт=количеству комманд G1G91X-0.00125F10 умноженному на 0.00125.
- если ожидаемый люфт много больше микрошага М, то в коммандах и при вычислении люфта вместо 0.00125, можно использовать 0.00125, умноженное на целое число (2, 3, и т.д.).
Измерение люфтов по X и Y методом пробного реза
- делаем УП проход по квадрату 10х10мм. Начальное положение: левый нижний угол квадрата. Один проход, глубина - 0.1-0.2мм. Фреза: цилиндрическая, 0.5-1мм, острая, чем больше заходов - тем чище рез. Шпиндель - 10000 об/мин, подача - 200.
- материал - FR4, темное оргстекло, инженерный пластик.
- установка винта X внатяг в направлении X+. Посылаем комманду G21G91G0X-2. Ждем завершения. Посылаем комманду G21G91G0X2. Ждем завершения.
- установка винта Y внатяг в направлении Y+. Посылаем комманду G21G91G0Y-2. Ждем завершения. Посылаем комманду G21G91G0Y2. Ждем завершения.
- посылаем комманду G90 (возврат к абсолютным координатам).
- запускаем УП первый раз. Ждем завершения. Запускаем УП второй раз. Ждем завершения.
- сравниваем под микроскопом ширины резов противоположных сторон квадрата. Вычитая одно из другого получаем люфты по X и Y.
Измерение биения шпинделя на конусе рычажным индикатором
- откручиваем накидную гайку и вводим пробник рычажного индикатора в конус шпинделя. Чем ближе пробник к центру конуса по Y - тем точнее будут измерения.
- сдвигаем шпиндель по оси Х до тех пор, пока стрелка индикатора не отклонится на несколько делений.
- медленно поворачивая шпиндель на 360° фиксируем минимальное и максимальное отклонение стрелки индикатора.
- разность между максимальным и минимальным отклонением равна биению шпинделя на конусе.
- биение меньше 5мкм - отлично, 5-10мкм - хорошо, 10-30мкм - удовлетворительно, но с тонкими фрезами лучше не работать, больше 30мкм - шпиндель надо менять.
Измерение индикатором биения шпинделя на фрезе
- измерения можно делать как рычажным, так и пружинным индикатором. На фото показан рычажный индикатор.
- вставляем в шпиндель фрезу.
- центруем пробник индикатора по Y.
- сдвигаем шпиндель по оси Х до тех пор, пока стрелка индикатора не отклонится на несколько делений.
- медленно поворачивая шпиндель на 360°, фиксируем минимальное и максимальное отклонение стрелки индикатора.
- разность между максимальным и минимальным оттклонениеми равна биению шпинделя на фрезе.
- разность биений на фрезе и на конусе шпинделя характеризует качество цанги.
- измеряя биения при двух положениях индикатора по Z можно вычислить угол наклона фрезы.
Измерение биения шпинделя на фрезе (пробный рез).
- делаем УП проход по прямой линии 10мм. Один проход, глубина - 0.1-0.2мм. Фреза: цилиндрическая, 0.5-1мм, острая, чем больше заходов - тем чище рез. Шпиндель: 10000 об/мин, подача - 200.
- материал - FR4, темное оргстекло, инженерный пластик.
- сравниваем под микроскопом ширину реза с диаметром фрезы. Вычитая одно из другого получаем биение фрезы на заготовке.
- программа-сендер: Candle или другой сендер, позволяющий посылать в прошивку комманды пользователя и получать ответ с положением пробника.
- установить на столе или жертвеннике металлическую деталь (на фото это тиски). Проверить тестером отсутствие электрического контакта между пробниким и деталью. Если есть контакт - изолировать деталь от пробника. Также изолировать деталь от пробника можно закрепив шпиндель за черненую (покрашенную) часть корпуса.
- на фото показано расположение пробник-деталь для измерения люфта по оси Х.
- послать комманду G21G91G38.2X10F10. Подождать завершения операции. Шпиндель остановится после контакта с деталью.
- послать комманду G21G91G38.4X-10F10. Шпиндель остановится после потери контакта с деталью.
- в консоле Candle появятся следующие сообщения
- в полях PRB показаны координаты пробника по Х, Y, Z (через запятую) при контакте с деталью (верхняя строка) и при потере контакта с деталью (нижняя строка). Люфт по Х равен разности координат: 1.526-1.524=0.002мм (2мкм).
- для измерения люфта по другим осям надо изменить расположение пробник-деталь и заменить в коммандах Х на Y или Z.
Для оси Y: G21G91G38.2Y10F10 и G21G91G38.4Y-10F10.
Для оси Z: G21G91G38.2Z-10F10 и G21G91G38.4Z10F10.
Измерение люфта ходового винта индикатором
- измерения можно делать индикаторами двух типов: рычажный (слева) и пружинный (справа). У индикаторов есть и другие названия, но для краткости используем эти. Люфты в ШВП рекомендуется измерять индикатором с ценой деления не хуже 2мкм.
- находим из $$ микрошаг М. Эта величина определяет, на какое расстояние сместится шпиндель при подаче на ШД одного импульса. Для оси Х это М=1/$100, для Y - М=1/$101, для Z - М=1/$102. Эта величина нужна для того, чтобы избежать влияния ошибок дискретизации на измерения люфта.
В моей 3018 для всех осей М=1/800= 0.00125мм (1.25мкм) и в примере ниже (измерение люфта по Х) будет использоваться эта величина.
- подводим пробник к индикатору так, чтобы стрелка сместилась на несколько делений.
- посылаем несколько комманд G1G91X0.00125F10. До первого смещения стрелки индикатора.
- посылаем комманды G1G91X-0.00125F10 и считаем их число. До тех пор, пока стрелка индикатора сместится в противоположную сторону.
- люфт=количеству комманд G1G91X-0.00125F10 умноженному на 0.00125.
- если ожидаемый люфт много больше микрошага М, то в коммандах и при вычислении люфта вместо 0.00125, можно использовать 0.00125, умноженное на целое число (2, 3, и т.д.).
Измерение люфтов по X и Y методом пробного реза
- делаем УП проход по квадрату 10х10мм. Начальное положение: левый нижний угол квадрата. Один проход, глубина - 0.1-0.2мм. Фреза: цилиндрическая, 0.5-1мм, острая, чем больше заходов - тем чище рез. Шпиндель - 10000 об/мин, подача - 200.
- материал - FR4, темное оргстекло, инженерный пластик.
- установка винта X внатяг в направлении X+. Посылаем комманду G21G91G0X-2. Ждем завершения. Посылаем комманду G21G91G0X2. Ждем завершения.
- установка винта Y внатяг в направлении Y+. Посылаем комманду G21G91G0Y-2. Ждем завершения. Посылаем комманду G21G91G0Y2. Ждем завершения.
- посылаем комманду G90 (возврат к абсолютным координатам).
- запускаем УП первый раз. Ждем завершения. Запускаем УП второй раз. Ждем завершения.
- сравниваем под микроскопом ширины резов противоположных сторон квадрата. Вычитая одно из другого получаем люфты по X и Y.
Измерение биения шпинделя на конусе рычажным индикатором
- откручиваем накидную гайку и вводим пробник рычажного индикатора в конус шпинделя. Чем ближе пробник к центру конуса по Y - тем точнее будут измерения.
- сдвигаем шпиндель по оси Х до тех пор, пока стрелка индикатора не отклонится на несколько делений.
- медленно поворачивая шпиндель на 360° фиксируем минимальное и максимальное отклонение стрелки индикатора.
- разность между максимальным и минимальным отклонением равна биению шпинделя на конусе.
- биение меньше 5мкм - отлично, 5-10мкм - хорошо, 10-30мкм - удовлетворительно, но с тонкими фрезами лучше не работать, больше 30мкм - шпиндель надо менять.
Измерение индикатором биения шпинделя на фрезе
- измерения можно делать как рычажным, так и пружинным индикатором. На фото показан рычажный индикатор.
- вставляем в шпиндель фрезу.
- центруем пробник индикатора по Y.
- сдвигаем шпиндель по оси Х до тех пор, пока стрелка индикатора не отклонится на несколько делений.
- медленно поворачивая шпиндель на 360°, фиксируем минимальное и максимальное отклонение стрелки индикатора.
- разность между максимальным и минимальным оттклонениеми равна биению шпинделя на фрезе.
- разность биений на фрезе и на конусе шпинделя характеризует качество цанги.
- измеряя биения при двух положениях индикатора по Z можно вычислить угол наклона фрезы.
Измерение биения шпинделя на фрезе (пробный рез).
- делаем УП проход по прямой линии 10мм. Один проход, глубина - 0.1-0.2мм. Фреза: цилиндрическая, 0.5-1мм, острая, чем больше заходов - тем чище рез. Шпиндель: 10000 об/мин, подача - 200.
- материал - FR4, темное оргстекло, инженерный пластик.
- сравниваем под микроскопом ширину реза с диаметром фрезы. Вычитая одно из другого получаем биение фрезы на заготовке.
. Последней бяки пока не случалось, а вот две первые - иногда имеют место быть. Поэтому рекоммендую делать эту проверку.
