ПОЛЕЗНО Sprint Layout, создание макросов, которых нет в стандартной библиотеке программы.

[Vlad-I-Mir]

Не часто, но бывает, что нужен какой то макрос, а его нет и нужно сидеть чертить.
Вот иногда и черчу, не только тот который нужен, но и те которые могут пригодится...
Возможно кому то сохраню время.
/лучше подправить то, что есть, чем рисовать всё с начала, я так считаю/
Давайте здесь выкладывать для общего пользования свои макросы.
Вот для начала покажу свой макрос на драйвер А4988, дальше буду продолжать...


/прошу заметить, что макрос более информативный в отличии от стандартных, поводите по нему указателем мышки (в программе Sprint Layout)/

Диодная сборка KBCP3510:


Ардуино UNO:
/немного не доработано отображение (названия) выводов/

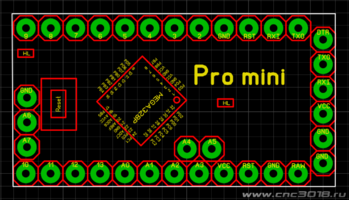

Ардуино Pro mini:



[Vlad-I-Mir]

Mini USB:

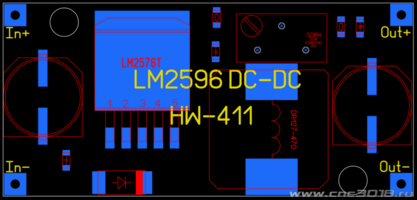

Модуль DC-DC LM2596:
/будьте внимательны, есть разные модификации/



[OlegK]

"Огласите весь список, пжалста..."

оффтоп



[Vlad-I-Mir]

А Вы делайте заявки....
/может у кого и будет чего то нужного/

оффтоп



[OlegK]

Ok.
TFT дисплеи разных размеров - 1.8/2.4/2.8/3.5/4.0 дюйма.
С резистивным/ёмкостным тачем и без, SPI интерфейс, в частности, параллельный не надо.



[Vlad-I-Mir]

Такие?
/какой первым сделать?/



[OlegK]

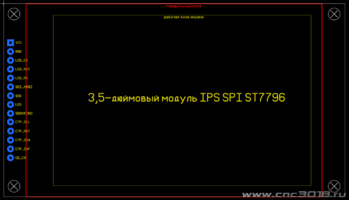

Ага. И такие.

/какой первым сделать?/

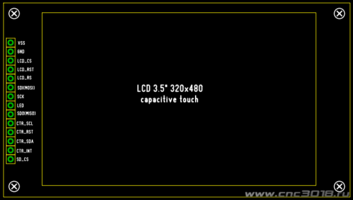

Такой, на 3.5 с ёмкостным тачем
