ЭКСПРЕСС ВОПРОС Высота шпинделя относительно Z

[Val de Mar]

Всем трям!
Сижу, проектирую станок. Столкнулся с некоторой нехваткой знаний.

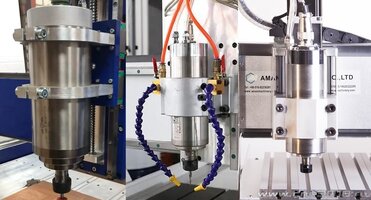

Вопрос: на какую длину должен выступать шпиндель по отношению к нижнему краю оси Z? В сети нет конкретных формул, все чисто эмпирически. Так же не нашел никакой информации от производителей шпинделей об правильном креплении.



[demyuri]

В сети нет конкретных формул, все чисто эмпирически

Какие формулы? Сколько надо, столько и высовывайте.



[FraY]

Всем трям!
Сижу, проектирую станок. Столкнулся с некоторой нехваткой знаний.
Вопрос: на какую длину должен выступать шпиндель по отношению к нижнему краю оси Z? В сети нет конкретных формул, все чисто эмпирически. Так же не нашел никакой информации от производителей шпинделей об правильном креплении.

Вспомните термех, а именно консольная балка и тогда посчитаете реакции нагруженной опоры и на сколько произойдет деформация шпинделя. Это так, если брать сферического коня в вакууме.



[Adagumer]

должен выступать шпиндель по отношению к нижнему краю оси Z

Дык тут хоть заподлицо, лишь бы нижний край оси Зет не цеплял за заготовку!



[Efenia]

Всем трям!
Сижу, проектирую станок. Столкнулся с некоторой нехваткой знаний.
Вопрос: на какую длину должен выступать шпиндель по отношению к нижнему краю оси Z? В сети нет конкретных формул, все чисто эмпирически. Так же не нашел никакой информации от производителей шпинделей об правильном креплении.

Да и не найдете вы этой информации, каждый производитель выбирает высоту установки шпинделя согласно тех заданию , чем ближе крепление будет к заготовке, тем меньше вероятность вибрации инструмента, но опять же тип крепежа- зафиксированный снизу и сверху имеет больше преимуществ , чем только снизу или только сверху, но обычно такие крепления сжирают ход по оси z , а чем он меньше, тем скручивание направляющих ниже , короче тут все сугубо индивидуально, каждый делает исходя из прочностных характеристик консоли, направляющих и т.д. , техзаданий масса , и вариантов установки примерно столько же.



[Val de Mar]

Где то давно читал, что за нижнюю часть крепить нельзя, якобы происходит деформация посадочных мест упорных подшипников.



[demyuri]

Где то давно читал, что за нижнюю часть крепить нельзя, якобы происходит деформация посадочных мест упорных подшипников.

Исходя из этого "утверждения", ни за какую часть крепить нельзя, происходит деформация...



[vvv1234]

Дык тут хоть заподлицо, лишь бы нижний край оси Зет не цеплял за заготовку!

Зависит от планируемых работ и инструментов, которые будут использоваться. Давайте прикинем.

1. Работа по дереву. Максимальная толщина заготовки врядли превысит 30-40мм.

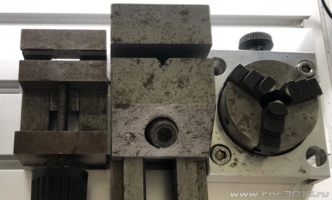

2. Работа с тисками. Вот три типа тисков, с которыми я работаю. Самые низкие - 25мм, самые высокие - 48мм.
3. Фрезеровка ПП. Жертвенник - 16мм.

Исходя из этих размеров, я выбрал расстояние от нижней части оси Z до стола 70мм. Но это расстояние можно уменьшить, для чего в стойках предусмотрены доп. отверстия, которые позволяют уменьшить расстояние на 20мм.


Если же тиски не будут использоваться - 40-50мм. Если только фрезеровка ПП - достаточно 30мм.
