Что означает синий светодиод?

[Некто161]

Не включал станок около полугода.Сегодня включил и такая картина.Горит синий светодиод,а от него по обе стороны горят красные.Побоялся,быстро выключил.Подскажите,что это значит?



[Vlad-I-Mir]

Не включал станок около полугода.Сегодня включил и такая картина.Горит синий светодиод,а от него по обе стороны горят красные.Побоялся,быстро выключил.Подскажите,что это значит?

А если провод от ПК отключить?
При подключении его обратно, синий светодиод должен моргать при соединении программы управления со станком...
И да, тот блок питания что на фото не годится, он сильно шумит...
Лучше его заменить на другой, типа такого...



[Некто161]

При отключении провода от ПК светодиод тухнет.Обратно про подключении не горит.Нажимаю в ЛазерRGBL установить соединение,загорается синий светодиод и шаговый двигатель на оси Х начинает трещать(но ось не перемещается). Запустил программу для фрезеровки UniversalGcodeSender все порядке.Никакой синий светодиод не горит.Станок прекрасно работает.Куда копать? Программа ЛазерRGBL может глючить? Сам лазер не подключен,на нашем форуме нашел,что для лазера эту плату надо переделать.



[Sany-sch]

При отключении провода от ПК светодиод тухнет

А светодиод как нибудь подписан на плате?



[Некто161]

Да нет только буква.

Ваши сообщения автоматически объединены: 29.11.2023

Сейчас попробую поставить другую версию программы лазерRGBL.

Ваши сообщения автоматически объединены: 29.11.2023

Не помогла переустановка программы.В журнале вот такие записи.



[Sany-sch]

Сейчас попробую поставить другую версию программы лазерRGBL.

Нужно старую программу удалить полностью, вместе с настройками. В ВИН7 она по адресу C:\Users\а\AppData\Roaming\LaserGRBL



[Alan]

Да нет только буква.

Это статусные светодиоды:
[T]ransmit - Передача
[R]eceive - Приём
[P]ower - Питание

При обычной работе перемигиваются передача/приём (вместе с обменом данными меджу платой и ПК) и горит питание.
Если горят постоянно - либо неправильно настроена скорость порта, либо какой-то сбой самого драйвера, либо это чип UART'а решил "выйти из чатика" (ну или с ним что-то не то).



[Sany-sch]

Если горят постоянно - либо неправильно настроена скорость порта, либо какой-то сбой самого драйвера, либо это чип UART'а решил "выйти из чатика" (ну или с ним что-то не то).

Верно. Но автор писал:

Запустил программу для фрезеровки UniversalGcodeSender все порядке.Никакой синий светодиод не горит

Стало быть, вероятно, глючит именно программа посылая непрерывные запросы. Возможно настройки сбились. И перво наперво удаляем программу со всеми настройками.



[Некто161]

Так у меня еще Хрюшка стоит.А там где она прячется.

Ваши сообщения автоматически объединены: 29.11.2023

Тоже по этому адресу C:\Users\а\AppData\Roaming\LaserGRBL



[Sany-sch]

На диске С забейте в поиск "LaserGRBL". и всё что найдёте - удаляйте.



[kot854850]

Не включал станок около полугода.Сегодня включил и такая картина.Горит синий светодиод,а от него по обе стороны горят красные.Побоялся,быстро выключил.Подскажите,что это значит?

Похожая ситуация была! 7 месяцев не было меня дома, неделю назад добрался до станка, тоже горели синие-красные, в общем гирлянда. Внимание на это конечно обратил, но подзабил. Вспомнил как все запустить, настроить на новый комп и запустил в работу. Работал норм, ток старт шпинделя почему-то принудительно ток, автоматом не стартует, вручную его пускаю и затем пуск работы. Останавливается все штатно.



[Некто161]

На диске С забейте в поиск "LaserGRBL". и всё что найдёте - удаляйте.

Все сделал удалил и поставил заново.Станок прекрасно заработал.Только лазер почему то не включается.Хотя вентилятор на нем работает.Мне что, тоже надо проводки припаивать,как здесь на форуме писали? После такой переделки лазер не поломаю?



[demyuri]

Только лазер почему то не включается.

А почему он должен включаться, если не подключен?

После такой переделки лазер не поломаю?

Смотря как переделать

https://cnc3018.ru/threads/anekdot-nu-ili-prikol.5684/post-180914



[Некто161]

А почему он должен включаться, если не подключен?


Смотря как переделать

https://cnc3018.ru/threads/anekdot-nu-ili-prikol.5684/post-180914

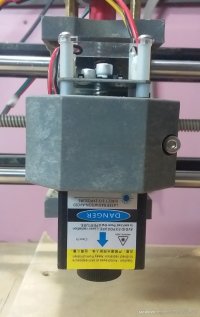

Почему не подключен,все подключил,программу для выжигания запустил.Все работает включая вентилятор на лазаре,а сам лазар не горит.



[demyuri]

Почему не подключен,все подключил

Вы внимательно читали? РАЗЪЕМ ЛАЗЕРА НА ЭТОЙ ПЛАТЕ НИКУДА НЕ ПОДКЛЮЧЕН. Именно поэтому требуется допаять несколько проводков. Обеспечить электрический контакт разъема с выходным мосфетом, для полной работоспособности лазерного модуля.
Вытащил двигатель из машины, а она заводиться перестала. В чем причина?
