Мне кажется просто автор кэндела либо перемудрил либо не заморачивался.

Перезаложился на возможный скачок высоты между нулевой точкой и первой точкой фрезеровки.



[FraY]

Robinson1957, Вы предлагаете сместить ноль УП на плате так, чтобы гарантированно попасть в медь при первом зондировании в нуле УП? Если это так, то вариант не подойдет. Сместятся дорожки и при перевороте заготовки не будет соосности сторон. Если предлагаете выставить ноль по Z в любом месте платы, где есть медь, то тоже не вариант. Первое зондирование будет в нуле УП, где гравер может не попасть в слой меди угла заготовки.



[Robinson1957]

Robinson1957, Вы предлагаете сместить ноль УП на плате так, чтобы гарантированно попасть в медь при первом зондировании в нуле УП? Если это так, то вариант не подойдет. Сместятся дорожки и при перевороте заготовки не будет соосности сторон. Если предлагаете выставить ноль по Z в любом месте платы, где есть медь, то тоже не вариант. Первое зондирование будет в нуле УП, где гравер может не попасть в слой меди угла заготовки.

А вы пробовали? Теоретические утверждения не всегда уместны.
В SL6 это проходит корректно.



[Vlad-I-Mir]

А разница есть. Я установил ноль УП на углу заготовки. Вероятность попадания кончика гравера с пяткой в 0.1 мм в медь угла заготовки стремится к нулю. И если во время не остановить станок, то хана граверу. Вот и делаю смещение поля зондирования на 1-2мм. Я так заморачиваюсь из-за того, что делаю двухсторонние платы и сначала обрезаю в размер платы. Иначе при обрезке, после покрытия маски, происходит ее шелушение.

Скажу так, что данный алгоритм работы придуман людьми не с бухты-барахты, а исходя из многочисленных ошибок, опытов и экспериментов...
А так же от таких же пользователей как мы с Вами...
Есть габарит платы, хотите его обработать? Так будьте добры выполнить условия технических установок...
Делайте плату большего габарита чем описано в УП...
Вот не заморачивался с такими нюансами при изготовлении плат...



[val013]

Вероятность попадания кончика гравера с пяткой в 0.1 мм в медь угла заготовки стремится к нулю

Robinson1957, Вы предлагаете сместить ноль УП на плате так, чтобы гарантированно попасть в медь при первом зондировании в нуле УП? Если это так, то вариант не подойдет. Сместятся дорожки и при перевороте заготовки не будет соосности сторон. Если предлагаете выставить ноль по Z в любом месте платы, где есть медь, то тоже не вариант. Первое зондирование будет в нуле УП, где гравер может не попасть в слой меди угла заготовки.

С Вашего позволения, из никому не рекомендуемого опыта
Если я проблемку правильно понимаю, то в угол платы неконтролируемо тыкнуть придётся всего то один раз - в начале процесса снятия карты высот. Сам, в подобных случаях(если не удавалось/забывалось специально оставить пятачок при разводке платы), умудрялся аккуратно приколхозить-пригладить кусочек фольги(скотча), чтоб процесс снятия КВ лишь бы начался.
Потом рабочий ноль по Z можно выставить ещё раз вручную, уже после снятия КВ. Например, прям где то совсем рядышком с этим неомеднённым углом платы. Естественно подъехав туда кнопками используемой проги, чтоб не сместить координаты ХУ.
Итого имеем - КВ, рабочие ноли Х и У по углу платы, рабочий ноль Z почти что там же.

ПыСы. И вообще, не вижу причин стеснятся осознанно играться нулём по Z. Иногда бывало, что от собственной бестолковости и после начала процесса приходилось смещать оный +/-. И ведь желаемое получалось в итоге то



[Бор33]

Robinson1957, Вы предлагаете сместить ноль УП на плате так, чтобы гарантированно попасть в медь при первом зондировании в нуле УП? Если это так, то вариант не подойдет. Сместятся дорожки и при перевороте заготовки не будет соосности сторон. Если предлагаете выставить ноль по Z в любом месте платы, где есть медь, то тоже не вариант. Первое зондирование будет в нуле УП, где гравер может не попасть в слой меди угла заготовки.

Чета так замудренно, что не читабельно. Я делаю ПП и одно и двух сторонние. Ноль , на этапе создания платы, гербер, определяю где в 3 мм. от вырезаемого контура платы ( плату вырезает станок после завершения всех операций). Программа подготовки УП , в моем случае FlatCam сама определится с нулем при переворачивании ПП если она двух сторонняя. Весь процесс прост до боли. В Дом. оттуда в точку на заготовке где я желаю чтобы был ноль. Обнуление рабочих координат. Сверление реперных отверстий. Все...ноль для изготовления ПП готов, это рабочий ноль и я всегда вернусь в него или из Дом или из промежуточного положения, если не сбиты координаты. И ничего не надо придумывать, все до нас придумали. Последняя операция Вырезание платы. Потому и ноль задан вне этого реза.
ПыСы. Это я так делаю, но правильно сказал Robinson1957, ноль можно ставить где угодно на плате, главное не попасть в линии реза, но это невероятная ситуация, потому что на этапе создания платы , гербера, четко видны, площадки, дорожки и полигоны...я не знаю как можно промахнуться.



[Vlad-I-Mir]

Уметь надо...

оффтоп



[FraY]

Тогда не знаю, дистанционно не лечится

Мне, кажется, что проблема все таки либо в QT, либо в коде. Просмотрел какие библиотеки подхватывает, Qt5Multimedia.dll и Qt5MultimediaWidgets.dll загружаются из папки. У меня 3 камеры, первая logitech c525, потом встроенная в ноутбук 2022 года выпуска (acer nitro 5) и еще китайский USB микроскоп. Ни одна не работает, выбрать даже в настройках не дает. И если прописать жестко в ini файле тоже не работает.



[vvv1234]

Мне, кажется, что проблема все таки либо в QT, либо в коде. Просмотрел какие библиотеки подхватывает, Qt5Multimedia.dll и Qt5MultimediaWidgets.dll загружаются из папки. У меня 3 камеры, первая logitech c525, потом встроенная в ноутбук 2022 года выпуска (acer nitro 5) и еще китайский USB микроскоп. Ни одна не работает, выбрать даже в настройках не дает. И если прописать жестко в ini файле тоже не работает.

В кодах врядли, я в оригинальных взаимодействие с камерой не менял. Быстрее всего, дело в библиотеках Qt. В оригинальной Candle используются 5.4.2, но они сделаны под VC2013, а под моей VC2017 не работают. Поэтому пришлось пользовать 5.12.0.



[FraY]

А у Вас работает?

В кодах врядли, я в оригинальных взаимодействие с камерой не менял. Быстрее всего, дело в библиотеках Qt. В оригинальной Candle используются 5.4.2, но они сделаны под VC2013, а под моей VC2017 не работают. Поэтому пришлось пользовать 5.12.0.



[vvv1234]

А у Вас работает?

Да. Можно еще попробовать поиграться с плагином, в \plugins\camera\



[FraY]

Да. Можно еще попробовать поиграться с плагином, в \plugins\camera\

Может QT 5.12 в windows 10 x64 проблемы имеет? Ведь старый кендл работает нормально с камерой. Странно все это.



[vvv1234]

Может QT 5.12 в windows 10 x64 проблемы имеет? Ведь старый кендл работает нормально с камерой. Странно все это.

Посмотрите файлы \plugins\camera\settings.ini и \plugins\camera\config.ini

Для ЮСВ-микроскопа они у меня выглядят так

config.ini

[General]
title="Camera"
name="CameraPlugin"

settings.ini

[General]
name=GL USB2.0 UVC Camera Device
resolution=
zoom=1.0
position="0, 0"
aimPosition="0, 0"
aimSize=20
aimLineWidth=1
aimColor=-65536

Попробуйте заменить settings.ini на

[General]
name=
resolution=
zoom=1.0
position="0, 0"
aimPosition="0, 0"
aimSize=20
aimLineWidth=1
aimColor=-65536

Потом подключите камеру, запустите Candle-Tools, и посмотрите в назначениях, появится ли Ваша камера.



[FraY]

мои настройки были
[General]
name=
resolution=
zoom=1.0
position="0, 0"
aimPosition="0, 0"
aimSize=20
aimLineWidth=1
aimColor=-65536

[General]
title="Camera"
name="CameraPlugin"

Ваши сообщения автоматически объединены: 15.02.2024

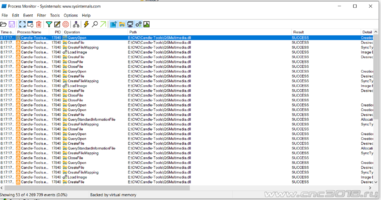

Что самое интересное, когда я удаляю Qt5Multimedia.dll, Qt5MultimediaWidgets.dll, cameraplugin.dll он даже не ругается (хотя по логам я вижу что в статусе NOT FOUNDED). Такое же поведение и в старом, когда я удаляю библиотеки, он тоже не ругается и не дает выбирать в низпадающем меню как и в новом.



[FraY]

Посмотрите файлы \plugins\camera\settings.ini и \plugins\camera\config.ini

Для ЮСВ-микроскопа они у меня выглядят так

config.ini

[General]
title="Camera"
name="CameraPlugin"

settings.ini

[General]
name=GL USB2.0 UVC Camera Device
resolution=
zoom=1.0
position="0, 0"
aimPosition="0, 0"
aimSize=20
aimLineWidth=1
aimColor=-65536

Попробуйте заменить settings.ini на

[General]
name=
resolution=
zoom=1.0
position="0, 0"
aimPosition="0, 0"
aimSize=20
aimLineWidth=1
aimColor=-65536

Потом подключите камеру, запустите Candle-Tools, и посмотрите в назначениях, появится ли Ваша камера.

А вы можете на досуге реализовать в кэнделе дополнительный функционал по типу этого: GitHub - alvarogimenez/g-code-utils: G-Code Calibration Software ?
Крайне полезно для двухсторонних плат. А то постоянное перекидывание с кендела в программу и обратно УП для гравировки, сверления разными диаметрами, и вырезанием ну очень трудоемко и не эффективно.
