[Astra777]

Стыдно, смеяться над старым...

Да я сам уже не совсем (совсем не ) молодой. Без обид-просто шутка



[Vlad-I-Mir]

Vlad-I-Mir, Можно я спрошу о другом.
Ещё не пробовал, и вот опять!
Допустим есть такая: А как создать G-код, чтобы сверлануть и фрезернуть.
Извини старого дурака. В режиме диалога лучше воспринимаю

Терпение...



[AnLaz]

Плата небольшая,

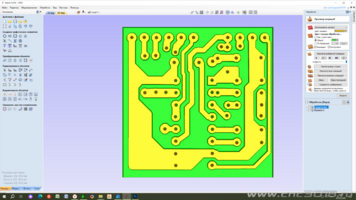

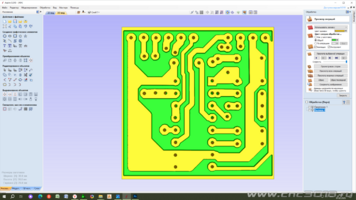

Выгрузил из Sprint Layout в формате БМП, затащил в Вектрик, векторизовал, выделил все котура, сделал наружный контур и вычислил выемку. Во все "дырочки" поставил кружочки диаметром 0,8 мм. Вычислил сверление.
И всё. Может быть я что-то не учёл?

Теперь надо пробовать, тем более, что новый шпиндель появился.
Для этого шпинделя я, с помощью этой платки, хочу сделать блок питания шпинделя,
который должен крутить шпиндель, который вырежет плату для БП шпинделя.

В общем, поняли. Временно запитаю шпиндель от "левого" БП. Когда на улице потеплеет.

Ваши сообщения автоматически объединены: Вчера в 21:31

Я ж тебе говорил, >Файлы>Экспорт>Фрезерование(HPGL), там радиус фрезы, число проходов, перекрытие, выбор слоя, выбор сверления, реперы(если надо) надписи. Раздельные файлы. После создания каждый файл через StepCAM, загружаем в неё HPGL SL, указываем глубину, подачу. Создаем и сохраняем, переименовываем в .nc, и в Candle, обрабатываем. Контур, обычно, режу за два прохода, даю заглубление вполовину, затем редактирую, повторяю операции. Но можно и за один проход, только подачу пониже.
Да, контур платы рисуй с учетом радиуса кукурузы, фрезеровка идет по линии контура.

как раз тот случай, когда половина незнакомых слов.
Думаю мой вариант сработает.



[vvv1234]

Выгрузил из Sprint Layout в формате БМП, затащил в Вектрик, векторизовал, выделил все котура, сделал наружный контур и вычислил выемку. Во все "дырочки" поставил кружочки диаметром 0,8 мм. Вычислил сверление.

Думаю мой вариант сработает.

Сработает. Но метод варварский. Стоило ли все усложнять, уменьшать точность и корежить форму площадок из-за векторизации БМП, если есть проверенные и точные методы экспорта Гербера и Эшелона? Или, если не нравится Гербер и Эшелон, экспортировать в принтерный формат (как советовал Володя)?
