Из 3018 PRO в 3040 и на линейные рельсы

[Africann52]

Доброго времени суток.
давно хотел переделать свой 3018, да времени не было.
Но вот случилось.
Было закуплено:
1) комплект расширения станка, 30*40
2)так же линейные направляющие 12 мм на каретках
3)Шпиндель на 500 ватт, с отдельным блоком питания. (нашел косяк, если провода и блок питания рядом с контроллером, то Кэндл перестает считывать информацию,а потом вообще зависает, планирую все экранировать)
4)различный крепеж с Т гайками, лист аллюминя 4 мм, профили аллюминевые.
В итоге получился достаточно жесткий станок, не профи конечно, но аллюминий с грехом попалам тащит, пластины переходный делал вручную, но сверлил на этом же станке, точность была так себе до -+0,3 мм доходила, пришлось дорабатывать вручную. Планирую переделать их уже на этой стадии станка.
В общем если есть вопросы задавайте отвечу в силу своих знаний полученных на этом же форуме.

Это работа станка VID_20251024_093148.mp4



[FraY]

Africann52, все хорошо, но зачем Вы сделали в стойке отверстия для рельсов? Почему не обрезали рельсы в размер?



[Africann52]

Каковы размеры двуглавого орла и какой фрезой пилили?
размер 52 мм ,фреза 3мм на фото, сейчас перьевой пробую.
материал береза термообработанная

оффтоп

все хорошо, но зачем Вы сделали в стойке отверстия для рельсов? Почему не обрезали рельсы в размер?

планирую менять стойки на профиль см фото ,
и рельсы будут на переднем плане заподлицо с этими профилями. тем самым удлинится ось Х на 40 мм,
приехали ШД нема 17 на 7 кг, буду сегодня менять, родные чуток слабоаты
так же концевики буду цеплять. скучно без них.)

посоветуйте плату управления, что бы шпиндель зацепить на неё, шпиндель 500 ватт на 110 вольт,
смотрю в инете много их, но большинство на 48 вольт

сайт что то не всегда грузится, вроде все ограничения сняты (



[Robinson1957]

посоветуйте плату управления, что бы шпиндель зацепить на неё, шпиндель 500 ватт на 110 вольт,

Вот как раз на 110В, я бы не советовал. ШИМ регулятор на них создает неслабый уровень помех, да и надежность их под вопросом, так как питает без развязки от сети только понижением действующего только ШИМом. Многие на этом обжигались. Если уж так хочется мощщи и питать от сети, тогда уж брать бесколлекторный с частотником на 220В.



[Africann52]

Вот как раз на 110В, я бы не советовал. ШИМ регулятор на них создает неслабый уровень помех, да и надежность их под вопросом, так как питает без развязки от сети только понижением действующего только ШИМом. Многие на этом обжигались. Если уж так хочется мощщи и питать от сети, тогда уж брать бесколлекторный с частотником на 220В.

Это оно ?



[Vlad-I-Mir]

Похоже...

оффтоп



[FraY]

Это оно ?

и да и нет. не берите шпиндели, где на ось цепляется цанга отдельно. Намучаетесь. возьмите этот проверенный вариант https://ali.click/ar61ng такой же у меня (от другого продавца, но тоже марки Daedalus). У меня стоит, биения меньше сотки. Но минус - он дороже.



[Astra777]

А рычаг не получился слишком большим -по отношению к Z вылет Спинделя приличный!



[Africann52]

А рычаг не получился слишком большим -по отношению к Z вылет Спинделя приличный!

Да вы правы, вылет большой, не подумал (.
Вот смотрю сейчас на конструкцию сего, и если профиль 20*40мм поменять на 20*20
то все помещается без каких либо переделок, верхнюю пластину подпилить, а можно даже и не надо.
но есть но, 20*40 дает приличную жесткость нагрузки по отношению к оси У, но все равно попробую 20*20 поставить, посмотрю что получится.

Ваши сообщения автоматически объединены: Вчера в 19:19

посоветуйте плату управления

какую все таки плату поставить (проверенную) под этот шпиндель ?

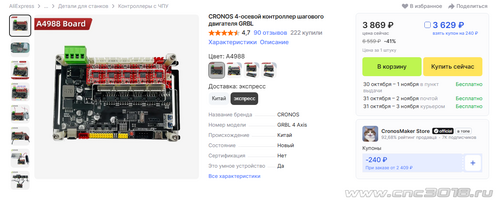

к примеру вот это:



[Робиндранат кагор]

Удлиненный станок имеет существенный недостаток . Щас у меня лазер на нем стоит. По краям будет биение по 1 мм в высоту так как валы придется тоже диаметр увеличивать. Вы советуете мощнее шпиндель .ваша муфта не выдержит нагрузки и начнет сначала грызть пластик а потом бабах и упадет нафиг на стол ваш. Я проблему решил заменой муфты и упор винта в прокладку из металла. 5 рублей обточил и вставил.но во биение в 1 мм меня доконали . И пришлось сделать новый станок длиной два метра шириной 80 мм.
