Какой модуль подойдёт?

[DiFroll]

Ну что товарищи, пришёл 2W инфракрасный лазер красного цвета. 2 прохода со скоростью 100, мощность 100% и надрез готов. Так что, режет. Осталось только или сделать переходник или где-то приобрести, что бы можно было регулировать мощность лазера для других нужд...



[val013]

Ну что товарищи, пришёл 2W инфракрасный лазер красного цвета. 2 прохода со скоростью 100, мощность 100% и надрез готов. Так что, режет. Осталось только или сделать переходник или где-то приобрести, что бы можно было регулировать мощность лазера для других нужд...

Если что, намедни AMCER A2 1064 нм на 3018 приколхозил к плате WoodPecker v3.4. Всё регулируется.



[Nepster]

2W инфракрасный лазер красного цвета.

Красного цвета?Инфракрасный разве видимый?



[DiFroll]

Красного цвета?Инфракрасный разве видимый?

Ребята, не пинайте сильно. Как на карточке написано, так я и написал здесь

Ваши сообщения автоматически объединены: Сегодня в 13:10

Если что, намедни AMCER A2 1064 нм на 3018 приколхозил к плате WoodPecker v3.4. Всё регулируется.

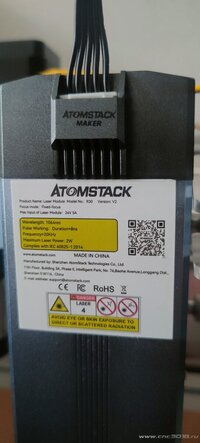

У меня GRBL V1.1... А на лазере написано 20кГц TTL
Можно как-то настройками отрегулировать? Программа LaserGRBL, сам станок 3018, лазер ATOMSTACK R30 V2

Ваши сообщения автоматически объединены: Сегодня в 13:12

А то при включении ЧПУ, лазер сразу светит. И даже при мощности 1% жгёт как при 100%... Текстолит на меди сжигает сразу



[Nepster]

Как подключен?Что то не так с подключением.



[DiFroll]

Как подключен?Что то не так с подключением.



[Nepster]

А на самом лазере какая распиновка?Если не трудно фото.



[DiFroll]

А на самом лазере какая распиновка?Если не трудно фото.

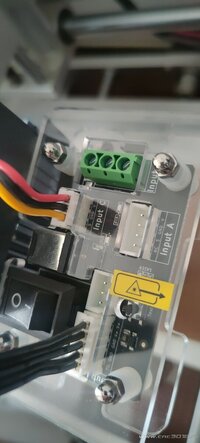

На лазере распиновка нет. Прозванивал мультиметром первый и второй короткое, третий и четвертый короткое. В общем и целом повторяется выход с платы питания, как на фото выше

Ваши сообщения автоматически объединены: Сегодня в 13:23



[Бор33]

Началось в колхозе утро...

оффтоп



[Nepster]

На моем распиновка Инфракрасный лазерный модуль AMCER A2 1064 нм . пост 11.
Кнопка тест не залипшая?



[DiFroll]

На моем распиновка Инфракрасный лазерный модуль AMCER A2 1064 нм . пост 11.
Кнопка тест не залипшая?

Кнопка работает как положено

Ваши сообщения автоматически объединены: Сегодня в 13:29

Кнопка работает как положено

А какие у вас настройки станка?



[Nepster]

Я работаю в LightBurn.Написал в личку.



[val013]

Программа LaserGRBL

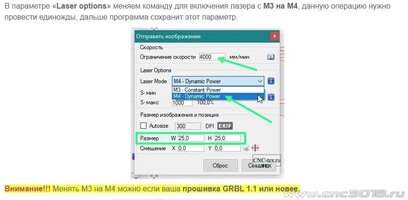

При загрузке изображения режим М3 или М4 выбор есть?



[DiFroll]

При загрузке изображения режим М3 или М4 выбор есть?

я бы ответил, если бы знал что это такое



[val013]

я бы ответил, если бы знал что это такое

Дык мы бы тоже знали чего ты там делаешь
Я правильно понял, что уже в LaserGRBL пробовал резать?
И

А то при включении ЧПУ, лазер сразу светит

Светит или сразу жгет? Красная точка тут только прицел. Основной луч невидим.

Ваши сообщения автоматически объединены: Сегодня в 14:06

если бы знал что это такое

Ну и, например, тут почитать, а то дальше туго будет
