ЕСТЬ РЕШЕНИЕ Концевые выключатели mostics CNC 3018

[SAS-]

Не могу писать в тему про концевики, поэтому пишу сюда.
Станок mostics CNC 3018 pro имеет фрезеровки для установки концевиков по осям Y и Х. Для установки микропереключателей концевиков напечатал на 3D принтере их держатели. Выкладываю STL сюда. Микропереключатели размером 6.5х12.8х5.8мм. Крепятся шурупами 1.5х11 мм. К раме крепятся винтами 3х10 мм. Дополнительно выкладываю фай в формате AutoCAD (2013) если кто захочет доработать. Печатал PLA толщиной слоя 0,15. Заполнение 40%.



[roman.zelenin88@g]

Cпасбо большое, а есть ссылка на концевики ??



[Vlad-I-Mir]

Cпасбо большое, а есть ссылка на концевики ??

Куча...



[SAS-]

Держатели спроектированы под такие микропереключатели:

Микропереключатель SM5-05N-115-G45 250v 3a

https://zona-3d.ru/upload/iblock/8ed/8eddfc021f7718c680533875974749c5.png

Стоят они сейчас 15-20 рублей. Можно найти в магазинах радиотоваров. Если не ходите долго ждать доставки из-за рубежа, то купить можно

Здесь

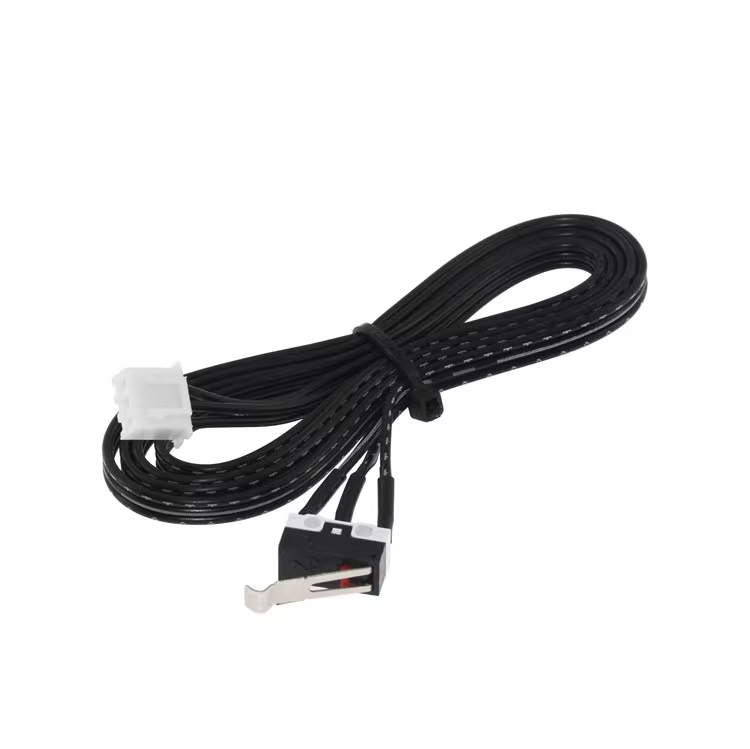

Микропереключатель с проводом 3 pin xh2.54 1 метр

Большой выбор качественных и недорогих комплектующих, Пластиков для 3D-принтеров и ЧПУ станков – один из многих плюсов нашего интернет-магазина Zona-3D.ru

zona-3d.ru

уже с проводами. Только, возможно, надо будет поменять разъем подключения к плате управления.
