САМОДЕЛКА Намоточный ЧПУ станок

[miklin]

Прикрепил не тот файл, убрать не могу.

Целиком большой. Фото много и схема и прошивка.Чертежей нет,делал два оба работают.



[Lenivo]

Целиком большой. Фото много и схема и прошивка.Чертежей нет,делал два оба работают.

Достал фото из вашего архива

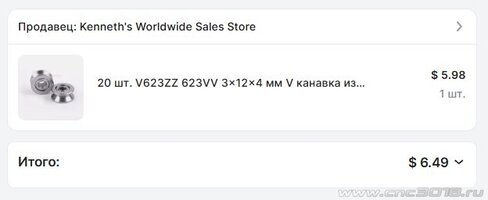

Продолжаю комплектоваться под свой проект намотки катушек трансформаторов

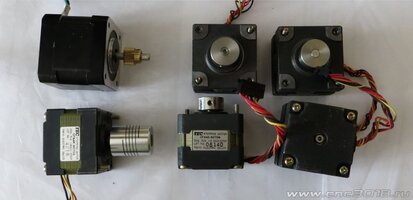

Уже есть


В доставке



С механической концепцией и схемой определился.
Не определился ОКОНЧАТЕЛЬНО - из чего делать несущую раму.

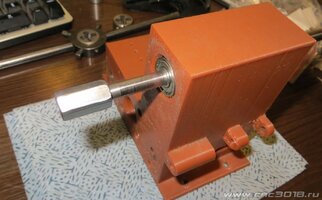

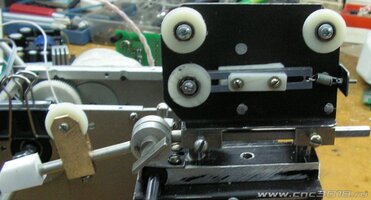

Пока основной вариант: такой, какой был на на прошлом станке, но с изменениями:

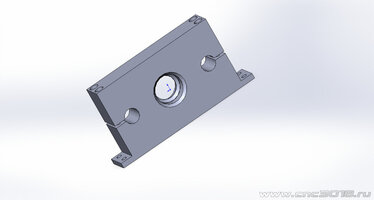

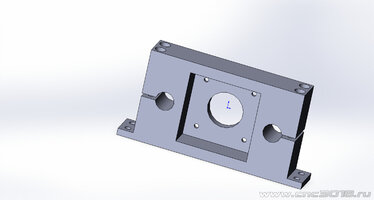

Основа: ламинированный ДСП - мебельная полка 30х40см, к ней прикручены пластиковые элементы, напечатанные на 3D принтере. Жесткости пластика хватает для такого станка.

Смотрю и считаю другие варианты: - рама из станочного профиля; рама из вырезанного металла 3мм ..... стальная или из фрезерованного алюминия..... Но пока пластиковый вариант перевешивает все остальные.

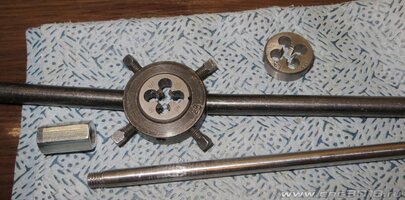

На данный момент интересует вопрос можно ли плашкой в ручную нарезать резьбу М8 х1,25 на полированной хромированной оси 8мм? Ость по твердости на самом краю допуска для нарезания плашкой.... справочно. Сам не измерял.

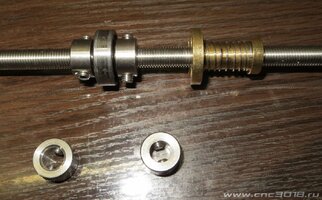

И второй вопрос- ходовой винт Т8 с шагом 1 мм - вопрос на него обычная гайка М8х1 (мелкая резьба) накрутится? Может кто пробовал - сейчас не в наличии такой гайки попробовать, надо где то её поискать в ближайших магазинах. Но нужно ли? Вдруг не подойдёт...

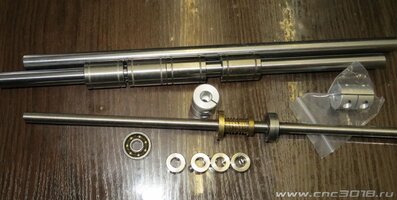

Так то куплены кольцевые винтовые стопоры ограничители, но они попортят резьбу на концах винта.... Крутится вопрос обычные гайки М8х1 для накручивания на винт Т 8 х 1 подойдут? Есть и подшипник в корпусе со стопорным винтом на внутренний размер 8мм - но там так неудобно стопорный винт закручивать, что решил отдельные кольца купить.


Пока идут закупленные детали перебираю варианты сборки.

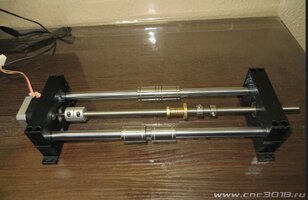

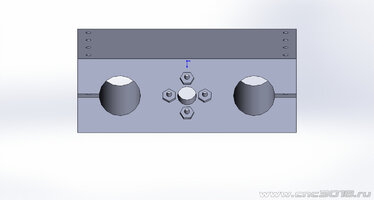

Хотя уже на ось раскладчика проволоки уже всё - если делать пластиковый вариант её уже можно начинать собирать....
