ВОПРОС Не перемещается в положительном направлении

[AleksWhite]

Здравствуйте!
Столкнулся с проблемой перемещения в положительном направлении.
Станок отказывается выполнять команду
G0Z2.0000
Получаю ошибку
[MSG:Reset to continue]

Тоже и с осями X и Y.

Подскажите где искать решение проблемы.

Настройки прошивки Grbl 1.1h

$$ < $0=10
$1=25
$2=0
$3=0
$4=0
$5=0
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=1
$21=1
$22=1
$23=0
$24=25.000
$25=500.000
$26=250
$27=2.000
$30=1000
$31=0
$32=0
$100=397.172
$101=405.000
$102=402.000
$110=500.000
$111=500.000
$112=500.000
$120=10.000
$121=10.000
$122=10.000
$130=200.000
$131=200.000
$132=200.000
ok



[demyuri]

Подскажите где искать решение проблемы.

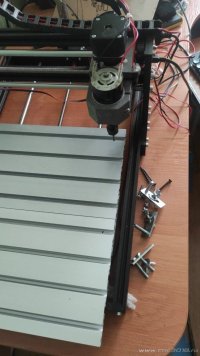

Скриншот кренделя покажите. Концевики установлены? Фото станка с указанием начала координат. И подробное описание ВСЕХ действий с момента подхода к станку.



[AleksWhite]

Скриншот кренделя покажите. Концевики установлены? Фото станка с указанием начала координат. И подробное описание ВСЕХ действий с момента подхода к станку.

Здравствуйте! Благодарю за ответ.
Концевики установлены.
Последовательность действий:
1. Включаю станок
2. запускаю программу Candle
3. Открываю тестовый файл, скачанный на форуме и ставлю флаг "Режим проверки" и жму кнопку "Отправить". На этом программа останавливается. Состояние на изображении Проверка.png



[demyuri]

Версия прошивки и кренделя? Стрелками в кренделе станок управляется?



[AleksWhite]

Версия прошивки и кренделя? Стрелками в кренделе станок управляется

Прошивка 1.1h
Candle - 1.1.7
стрелками управляется



[AleksWhite]

Прошивка 1.1h
Candle - 1.1.7
стрелками управляется

Кажется начал понимать. Всё в относительных и абсолютных координатах.
Программа написана в относительных координатах.

В программе Candle прописал команду $H; G92X0Y0Z0 Чтобы начало координат совпадало с машинными координатами после отработки команды "Дом".
После чего перемещаю стрелками в окне программы шпиндель на необходимое место начало работы. Затем обнуляю рабочие координаты.
Запускаю программу.
Но теперь сбой в другом месте.
В файле программы заменил команду G90 на G91



[Alexmit]

Станок отказывается выполнять команду
G0Z2.0000
Получаю ошибку
[MSG:Reset to continue]

Если судить по фото.
Так он сразу в концевик и везжает.

А то, что надо подвести фрезу и обнулить Z. С этим как?



[AleksWhite]

Так он сразу в концевик и везжает.

Физически до концевиков достаточно места



[AleksWhite]

Команды, на которых идёт прерывание, по отдельности выполняются
F300 < ok
G1X30.8959Y4.9435 < ok
G1X30.7972Y4.8517 < ok



[Vlad-I-Mir]

А ни чё, что в настройках перемещения осей ($130...132) указаны одинаковыми? (200)
И это при включенных лимитах и ограничениях ($20...21)...



[Robinson1957]

Если включены мягкие лимиты станок не будет выполнять команду результатом которой будет выезд за рамки, т.е. превысят установленные лимиты, в команде G0 Z2 при машинных координатах по Z=0, даже Z=-1 будет выезд, а это ошибка. При ваших настройках $130=200 попробуйте после парковки сделать G0 X201, будет облом, как и G0 X-1.



[AleksWhite]

Если включены мягкие лимитыстанок не будет выполнять команду результатом которой будет выезд за рамки, т.е. превысят установленные лимиты, в команде G0 Z2 при машинных координатах по Z=0, даже Z=-1 будет выезд, а это ошибка. При ваших настройках $130=200 попробуйте после парковки сделать G0 X201, будет облом, как и G0 X-1.

Этот всё понятно. С перемещениями разобрался. Использовал команду G91. И всё заработало.

Мои ответы ещё проходят модерацию.



[demyuri]

теперь сбой в другом месте.

Проверьте без шпинделя.
Сверяйте скорость порта в настройках кренделя и в диспетчере устройств. Попробуйте другой шланг ЮСБ. Другой порт.



[Robinson1957]

Использовал команду G91

И? Что изменилось при использовании относительных перемещений? G0Z2 как смещала вверх так и смещает (вернее идет ошибка смещения за лимит).



[demyuri]

Что изменилось

В программе Candle прописал команду $H; G92X0Y0Z0 Чтобы начало координат совпадало с машинными координатами после отработки команды "Дом".
После чего перемещаю стрелками в окне программы шпиндель на необходимое место начало работы.

Уже ничего не упирается.
