ПОЛЕЗНО Плата на STM32F: замена для дятла

[FraY]

Короче всё, вроде доделал... Оставил на XYZ лимиты и Probe - оптопары pc817. Провел еще 12в до клеммной колодки для подключения датчика LJ12A3-4-Z_BX, работать с NO концевиками тоже будет. На probe тоже 12в идет, а потом на коллектор через токоограничивающее сопротивление, 10кОм до датчика и 1кОм после датчика (на всякий). Оптопары логические на Step Dir и SpinPWM скоростные и супершумозащищенные H11L1M. Мосфет логический IRLZ44N, разъем USB-B и еще вынесен отдельно UART, куча фильтрующих конденсаторов от высокочастотных (0,1мкф керамика) и низкочастотных (100мкф электролиты) помех, а так же защита от обратки шпинделя на диоде Шоттки SD10U150SL. Разъем для лазера тоже есть. Плата односторонняя, для перехода использовались нулевки 1206 в основном. Стоят TVS защитные диоды 1.5KE. Модули понижающие на 12в и 5в - LGS5148 от weact-а. Крепление для вентиляторов 25х25 24в (стоек дистанционных для их установки, размеры и расположение отверстий вентилятора взяты с чертежа) . Вроде всё описал... Больше переделывать не хочу, если только серьезный косяк какой заметите поправить. Буду ждать! Старую ссылку и сообщение удалил.



И как всегда архив

"Миша все х.я, давай сначала" Я походу буду проклят в очередной раз. после транзистора ШИМ будет инверсный. Надо перед оптроном ставить инвертер сигнала. Причем выбирать его, что бы ток выхода был хотя бы 20мА.

И диод шоттки должен быть встречно питанию



[Roger]

Работа проделана огромная. Осталось нарисовать принципиальную схему...

Да ладно! Схемы - для слабаков!
Я сам рисовал так платы разводил. Потом резал дорожки, кидал перемычки, напаивал сверху компоненты. Даже один раз припаивал микросхему снизу, потому что не отзеркалил.
Правда я тогда ещё в школе учился...

оффтоп



[FraY]

Эта тема похожа на "мыши плакали, кололись, но продолжали жрать кактус"

оффтоп



[vvv1234]

Короче всё, вроде доделал...

Добавь 0.1uf конденсатор (желательно тантал) между 3.3в МК и землей.



[OlegK]

Ещё полярность диода, который включен параллельно обмотке шпинделя неверная...



[vvv1234]

Ещё полярность диода, который включен параллельно обмотке шпинделя неверная...

И mosfet лучше поставить со стороны печати, предусмотрев под него кусок меди вместо радиатора.



[Vlad-I-Mir]

Всё будет, запилю, проверю и обязательно сделаю BOM лист, инструкцию и принципиальную схему....

С такими доработками на нашем форуме видать не скоро это произойдёт....
/Сергей, я держу за Тебя кулачки, держись брат/



[OlegK]

Одна голова - хорошо, две - лучше, а три - змей горыныч

оффтоп



[demyuri]

о, tempora! O, mores!
Как просто было раньше, начинали со схемотехники, заканчивали печатными платами. Нонешние технологии почему-то все наоборот делают. Нешто по печатке проще АПшибки высматривать?
Держу кулачки за всех, кто помогает. Держитесь братья!

оффтоп



[ospkant]

о, tempora! O, mores!
Как просто было раньше, начинали со схемотехники, заканчивали печатными платами. Нонешние технологии почему-то все наоборот делают. Нешто по печатке проще АПшибки высматривать?
Держу кулачки за всех, кто помогает. Держитесь братья!

оффтоп

Зато дядя Юра, смотри как форум ожил и настроение у всех хорошее

оффтоп



[vvv1234]

Зато дядя Юра, смотри как форум ожил и настроение у всех хорошее

оффтоп

Правильной дорогой идешь, товарищ.

А то дом большой, народу много, а поговорить-то не о чем .

оффтоп



[ospkant]

Добавь 0.1uf конденсатор (желательно тантал) между 3.3в МК и землей.

Добавил

Ещё полярность диода, который включен параллельно обмотке шпинделя неверная..

Как неправильно? +24 на анод, gnd на катод...

И mosfet лучше поставить со стороны печати, предусмотрев под него кусок меди вместо радиатора.

Не, не так дядька Валера. Выпилю на ЧПУ алюминиевую пластину 3-4мм и прикручу к плате вместе с мосфетом через термопасту.

Ваши сообщения автоматически объединены: Вчера в 23:40

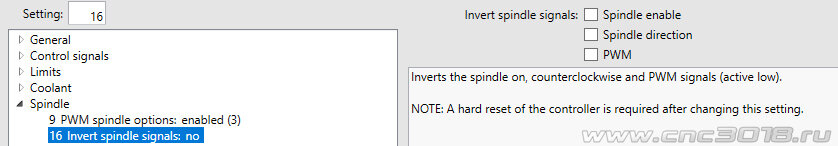

после транзистора ШИМ будет инверсный

Добавим в описание поставить галочку Но можно еще подумать, как лучше сделать...

Да ладно! Схемы - для слабаков!
Я сам рисовал так платы разводил. Потом резал дорожки, кидал перемычки, напаивал сверху компоненты. Даже один раз припаивал микросхему снизу, потому что не отзеркалил.
Правда я тогда ещё в школе учился...

оффтоп

Столько схем на работе перерисовал и начитался, что просто быть художником (с косяками конечно) и рисовать дорожки просто кайфануть вечером...



[OlegK]

+24 на анод, gnd на катод...

= к.з.



[ospkant]

= к.з.

Понял косяк... Спасибо



[OlegK]

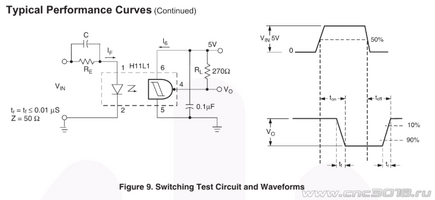

Оптопара логическая, она неинверсирует как pc817

Инверсирует
