ЭКСПРЕСС ВОПРОС свой вариант Z-щупа

[Paxin]

подскажите новичку, ввиду наличия 3д принтера хочу реализовать как по ссылке ниже

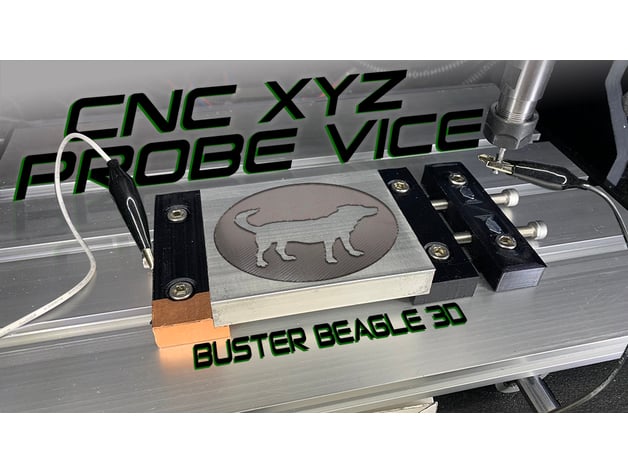

3018 CNC XYZ Probe Vice by RMagid

This is a vice for a 3018 CNC that can be used to probe the X, Y, and Z origin locations of a part you want to cut. I have provided both the STL or STEP file incase you would like to cut this out of metal on your CNC. I printed this in PLA with 5 perimeters and 100% infill with ironing turned...

www.thingiverse.com

какие плюсы, минусы в таком исполнении?

Ваши сообщения автоматически объединены: 08.03.2024

для наглядности
ну и я так понял в идеале нужен контроллер щупа



[SnakeKVC]

подскажите новичку, ввиду наличия 3д принтера хочу реализовать как по ссылке ниже

3018 CNC XYZ Probe Vice by RMagid

This is a vice for a 3018 CNC that can be used to probe the X, Y, and Z origin locations of a part you want to cut. I have provided both the STL or STEP file incase you would like to cut this out of metal on your CNC. I printed this in PLA with 5 perimeters and 100% infill with ironing turned...

www.thingiverse.com

какие плюсы, минусы в таком исполнении?

Ваши сообщения автоматически объединены: 08.03.2024

для наглядности
ну и я так понял в идеале нужен контроллер щупа

Какой ещё контроллер щупа?



[trew21]

хочу реализовать как по ссылке ниже

хотя бы просто разберитесь, как это работает, простыми командами из сендера



[Robinson1957]

ну и я так понял в идеале нужен контроллер щупа

Все это уже реализовано, надо только подключить к плате пару "крокодилов" и попробовать



[Дядя Вова]

Много на этом форуме было рассмотрено подобного и то что представлено имеет право на жизнь
Собственно как вариант предлагаю еще один вариант (кому интересно)
Были ранее предложены контактные краеискатели. Существуют краеискатели с о встроенными индуктивными датчиками.
Там датчики вкручены с торца (горизонтально)
Есть индуктивные датчики как цилиндрическом, таки в плоскостном (кубическом) исполнении.
Я просто визуализирую свою мысль

На самом деле тут 4 датчика. Момент срабатывания регулируется положением датчика.
Днями у меня попросили найти даташит на оптический датчик у которого имеется регулировка порога срабатывания, т.е. расстояния до контролируемой поверхности.

Сам шит во вложении. Ставить такой датчик снаружи станка из-за пылюки я бы не стал, а вот если встроить в вышеупомянутый краеискатель?



[Polozoff]

Вот свой. Настройка на +2 мм. Норм работает.



[Robinson1957]

Вот свой. Настройка на +2 мм. Норм работает.

Почему, интересно 2мм? Вроде как "стекло" толщиной 1.6мм стандарт, что то 2мм не попадался... Ну, если только линейкой мерить...



[Бор33]

Вот свой. Настройка на +2 мм. Норм работает.

А зачем такая лопата? У меня ваше изобретение раз в десять меньше, шлифовано с обратной стороны до размера 1.0 и снабжено разъемчиком, чтобы легко заменить его на крокодил, который намного чаще используется.



[demyuri]

А зачем такая лопата?

многофункциональный инструмент. Окромя щупа КВ можно сразу снимать, и фрезу откопать при надобности.

оффтоп



[Vlad-I-Mir]

А зачем такая лопата?....

А что нам, жалко?
/пуЩай будЕть/



[Polozoff]

А зачем такая лопата? У меня ваше изобретение раз в десять меньше, шлифовано с обратной стороны до размера 1.0 и снабжено разъемчиком, чтобы легко заменить его на крокодил, который намного чаще используется.

С начало просо резать не особо хотелось. А вот потом оказалась классная штука. При сегментировании или сбоях эта широкая накладка позволяет ровно лечь на уже ранее обработанную поверхность!

Ваши сообщения автоматически объединены: 10.04.2024

Почему, интересно 2мм? Вроде как "стекло" толщиной 1.6мм стандарт, что то 2мм не попадался... Ну, если только линейкой мерить...

Так настроил станок. Толщина 1.5 плюс отскок 0.5 (ну мне так удобней)



[Бор33]

А вот потом оказалась классная штука. При сегментировании или сбоях эта широкая накладка позволяет ровно лечь на уже ранее обработанную поверхность!

Вы считаете, что такой кусок стеклотестолита толщиной 1.5мм ( по вашим словам) это идеальная плоскость? Вы сильно ошибаетесь. Гораздо проще и намного точнее вернуться в ноль при сбоях, или перерывах в работе иным способом. Для этого надо иметь конечники и выполнять команду HOME. Подвели первоначально фрезу в ноль, записали координаты, любым доступным вам способом. Обнулили рабочие. Теперь при сбое, команда HOME и из нее переход в рабочие координаты нуля которые вы запомнили, записали, высекли в камне....и вы с большой точностью встали на ноль, гораздо точнее вашей лопаты. Отсюда, отмотав УП до нужной строки, старт выполнения программы...и никаких заморочек.



[Robinson1957]

Теперь при сбое, команда HOME и из нее переход в рабочие координаты нуля которые вы запомнили, записали, высекли в камне

А если в Candle включить ещё галочку "использовать Восстановление СК" (системы координат), то запоминается последнее обнуление рабочих координат по всем осям. И после выполнения "Home", остается нажать кнопку "Восстановить СК" и станок сам приедет к ним. Дальше "выполнить с текущей строки" .



[demyuri]

С начало просо резать не особо хотелось.

ну да, просо резать это приноровиться надобно

оффтоп



[OlegK]

А если в Candle включить ещё галочку "использовать Восстановление СК" (системы координат), то запоминается последнее обнуление рабочих координат по всем осям.

Один нюанс - в рамках текущей сессии использования программы эти данные хранятся в памяти и в ини-файл сбрасываются лишь при закрытии окна программы (кнопка закрытия или при дестрое через диспетчер задач), а вот если внезапно пропадёт электричество, то ничего не сохранится. Если есть возможность изменить исходник, то нетрудно добавить сохранение текущих настроек и координат СК, вставив вызов saveSettings() в нужные места -

Спойлер

void frmMain::on_cmdZeroXY_clicked()
{
    m_settingZeroXY = true;
    sendCommand("G92X0Y0");
    sendCommand("$#", -2);
    saveSettings(); //<----- Добавить сюда
}

void frmMain::on_cmdZeroZ_clicked()
{
    m_settingZeroZ = true;
    sendCommand("G92Z0");
    sendCommand("$#", -2);
    saveSettings(); //<----- и сюда
}

Тогда при нажатии на кнопки обнуления осей всё будет сразу скидываться в ини-файл.
"Доработанная" таким образом версия Candle 1.1.9 тут.
