ВОПРОС Вопрос к электронщикам

[Earnest]

Да я знаю, что модбас это просто протокол по 485 работает, просто постоянно его как-то автоматом привязываю

Как я вас понимаю. В прошлом проекте как раз с ним и возился. Вот и сделал стойку...

оффтоп



[Vlad-I-Mir]

Не пойму в чем беда... Когда к диодному мосту подключаю землю - напряжение пропадает (по протеусу), когда земля не подключена - выдает нормально 28.5в после умножителя, но после L1 всё равно напряжение делиться пополам. Если отдельно ставить вольтметр по одному выводу на выходе диодного моста, напряжение на каждом из вольтметров ~ +14.3 и -14.3. Как сделать чтобы после L1 было полное напряжение? Уже всю голову сломал, не могу ошибку найти... На кнопки не обращайте внимание, это чтобы мультивибратор запустить в протеусе, т.к. там идеальные компоненты - он по другому не запускается.

А зачем диодный выпрямитель на выходе?
/при подключении земли вы отрицательное напряжение просто коротите на землю, разве нет?/



[ospkant]

Чтобы из переменки постоянку сделать. Ведь умножитель только с переменкой работает...



[Robinson1957]

к диодному мосту подключаю землю - напряжение пропадает

Извините, а накой хрен там мост? На выходе умножителя и так постоянка, причем двуполярная, относительно той же земли.



[ospkant]

/при подключении земли вы отрицательное напряжение просто коротите на землю, разве нет?/

Вот и я про то... А как этот исправить, чтобы нормальный DC был после умножителя... Ведь если я подключу к GND микроконтроллера минус через делитель, мне кажется сгорит он. Или я уже совсем вскипел...



[Vlad-I-Mir]

Посмотри эту тему...
Диапазон выходного напряжения выставляется в диапазоне 9…46 Вольт.
/переменка идет с мультивибратора, а на конденсаторе С17 у тебя уже постоянка/



[ospkant]

Извините, а накой хрен там мост? На выходе умножителя и так постоянка, причем двуполярная, относительно той же земли.

Подаем псевдопеременку после мультивибратора и всё равно на выходе постоянка?



[Vlad-I-Mir]

Подаем псевдопеременку после мультивибратора и всё равно на выходе постоянка?

А на кой диоды стоят? Для красоты???



[ospkant]

А на кой диоды стоят? Для красоты???

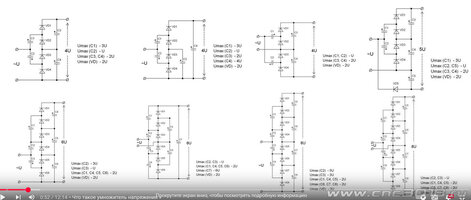

Согласно схеме (6)



[Robinson1957]

Подаем псевдопеременку после мультивибратора и всё равно на выходе постоянка?

Дык диодами правится-перенапрвляется на последовательно соединенные конденсаторы на которых и накапливается и суммируется постоянное напряжение выхода.

Ваши сообщения автоматически объединены: 18.08.2025

Согласно схеме

А, согласно схеме, на выходе что? Правильно, постоянка.



[ospkant]

Дык диодами правится-перенапрвляется на последовательно соединенные конденсаторы на которых и накапливается и суммируется постоянное напряжение выхода.

Ваши сообщения автоматически объединены: 18.08.2025

А, согласно схеме, на выходе что? Правильно, постоянка.

Как я понимаю, мы когда подает постоянку, даже после мультивибратора она так и остается постоянкой, только двухполярной и сигнал будет импульсный прямоугольный (что я и видел на осцилографе), с частотой в зависимости от настроек мультивибратора? Правильно понимаю? А вот теперь как ее сделать однополярной?



[Robinson1957]

А вот теперь как ее сделать однополярной?

Собрать однополярную схему, какую Earnest предложил в #36.
А ещё лучше, проще и надежнее собрать (или купить) повышающий (bust} преобразователь. Это не так уж и сложно и дорого, зато эффективно.



[ospkant]

Собрать однополярную схему, какую Earnest предложил в #36.

Она не работает на постоянке, причем дядька Earnest это подтвердил Причем все схемы умножителей работают только от переменки (в данном случае AC от мультивибратора) и на выходе мы получаем переменку такую же.



[Robinson1957]

Она не работает на постоянке, причем дядька Earnest это подтвердил

Там в один конец подается переменка, относительно земли, и с одного же снимается относительно земли же. Второй конец на высокой стороне для дальнейшего каскадирования.
По этой схеме собиралась люстра Чижевского, из 220В накачивалось до 10кВ,а то и более.



[ospkant]

люстра Чижевского

Буду изучать... Спасибо.
