ВОПРОС Вопрос по сборке первого станка

[EgorY]

Всем привет!

Давно задумывался о том, что нужен в хозяйстве ЧПУ. Но обычный 3018 в любом случае придется допиливать с вложениями, а более-менее рабочий инструмент стоит весьма недешево. Исходя из этого решил сделать станок самостоятельно. Из задач:

1. Фрезеровка печатных плат, в т.ч. под smd компоненты
2. Фрезеровка мягких металлов - алюминий, латунь и прочее
3. Гравировка стали (Эх, мечты)

За размером обрабатываемых деталей не гонюсь. Жесткость в гораздо большем приоритете.

В общем-то намоделил вот такую штуковину.


Профиль 40х40 с объемной внутренней полостью (под дальнейшее заполнение демпфирующим материалом)
Темно-серым цветом обозначены детали, которые будут изготавливаться из листовой ст3 толщиной 6мм (на лазернике или плазменнике)
Красным - проставки и низконагруженные элементы крепежа, их планирую напечатать из PETG.
Рельсы - MGN12 с удлиненными каретками
ШВП - 1605.
Движки NEMA23.
Стол - бутербродом из ст3 и стандартного профиля 300х180х15.
Шпиндель 65 мм, 0,8кВт, с частотником и цангой ER11.


Ось Z планирую взять готовой. Кажется, что меньше геммора будет - только пару переходных пластин вырезать придется (указаны стрелками на фотографии).







Если у кого был опыт (как положительный, так и отрицательный) с подобными китайскими осями, прошу рассказать, пока это единственное место, которое смущает.


Рабочая область около 190х150. Да, не впечатляет. Но под описанные выше задачи должно хватить + надеюсь засчет меньших габаритов получить меньше проблем с жесткостью.



В общем и целом, очень хотелось бы услышать мнения обо всей этой затее, стоит ли оно того, может что-то надо поменять. Конструктивную и не очень критику только приветствую)



[demyuri]

Китайская ось Зет смущает, а ст3 не смущает? Проконсультируйтесь с искином, что он скажет о применении ст3 в станкостроении?



[Robinson1957]

ст3 не смущает?

А почему она должна смущать? Не для валов и шестерен же, а конструктивное применение вполне оправдано,совсем не хуже даже более толстого алюминия. Одобряю.
А теперь о своем. Почти десять лет назад приобрел 1610, мелковат, да и конструктив слабоват, первое, что сделал, поставил на шлифованый лист стали (тоже Ст3), дабы исключить скручивание (вертолет). Далее перевел Y на направляйки SBR, потом X на MGN, ну и переделал Z, по простой двуххомутовой схеме, ну и в завершение немного увеличил стол. И стал он вместо 1610, чутка поболее, 2216.



[ЮрийВ]

1. Фрезеровка печатных плат, в т.ч. под smd компоненты
2. Фрезеровка мягких металлов - алюминий, латунь и прочее
3. Гравировка стали (Эх, мечты)

С такими задачами и рельсами, думаю, что размеры можно и изменить в сторону CNC3018.
Гравировка по стали и не только - это не мечта, а инфракрасный лазер 2 Вт оптических (лишние 23...30 тыс. примерно и все дела).



[Wdcgu]

Лучше китайской оси - китайская на HGR



[Robinson1957]

Лучше китайской оси - китайская на HGR

HGR это для таких задач весьма избыточны, да и габариты кареток великоваты, MGN за глаза.



[mrrip]

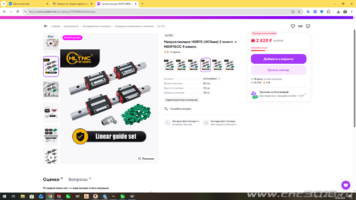

В стартпосте не увидел главного - бюджет всей "задумки" какой? Средняя китайось на рельсах HGR15 стоит 8-9к за ось: https://www.ozon.ru/product/rukovod...ya-vysokaya-sborka-sharikovyy-vint-2976880275 - ШВП и рельсы. Причём это 900мм модуль. Короче - будет дешевле.
Вот вариант на тех-же 12-х рельсах: https://www.ozon.ru/product/gx80-ht...d-450-mm-vintovoy-sterzhen-sfu1610-2947354873 - 4-7к за ось.
Вот вариант сборки продавца:



[Wdcgu]

HGR это для таких задач весьма избыточны, да и габариты кареток великоваты, MGN за глаза.



[demyuri]

А почему она должна смущать? Не для валов и шестерен же, а конструктивное применение вполне оправдано,совсем не хуже даже более толстого алюминия. Одобряю

Совсем не одобряю пластилиновую сталь в станке (кроме кожухов). Если только тройной запас брать.



[EgorY]

С такими задачами и рельсами, думаю, что размеры можно и изменить в сторону CNC3018.

Да, вполне можно было бы. Но габариты его ограничены свободным местом, куда его можно поставить.
Тем более, что и этих габаритов мне должно хватить. А если уж в процессе работы совсем припрет - можно будет и доделать.

Ваши сообщения автоматически объединены: Сегодня в 17:14

В стартпосте не увидел главного - бюджет всей "задумки" какой? Средняя китайось на рельсах HGR15 стоит 8-9к за ось: https://www.ozon.ru/product/rukovod...ya-vysokaya-sborka-sharikovyy-vint-2976880275 - ШВП и рельсы. Причём это 900мм модуль. Короче - будет дешевле.
Вот вариант на тех-же 12-х рельсах: https://www.ozon.ru/product/gx80-ht...d-450-mm-vintovoy-sterzhen-sfu1610-2947354873 - 4-7к за ось.
Вот вариант сборки продавца:

О существовании таких осей на озоне с адекватной по срокам и стоимости доставке узнал только при проектировании оси Z, потому до этого их даже не рассматривал
Да и честно говоря, интересует вопрос жесткости подобных сборок. Не станет ли это одним из тех компромиссов, на корню зарубающих всю идею сделать адекватный по жесткости станок? (Понятно, что для той же обработки печатных плат с нулевыми нагрузками, точность этих осей вопросов не вызывает)



[Vlad-I-Mir]

Чисто для посмотреть....
/вдруг что то зайдет/
И ещё...



[Robinson1957]

Совсем не одобряю пластилиновую сталь в станке (кроме кожухов).

Хочешь сказать, что уголки, балки и швеллера из более стали катают? И ничего, служат родимые. Да и из листа неслабые конструкции получаются. Уж по крайней мере люминтия втрое, если не вчетверо потребуется.



[cucu]

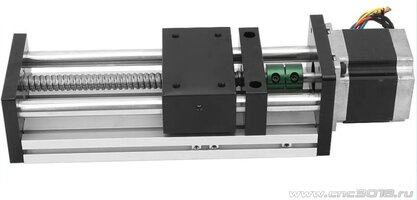

Ось Z планирую взять готовой.

учти что у этой оси алюминиевый только профиль. все остальное - пластик. ну по крайней мере мне попалась именно такая. выгладит точно как на картинке.



[demyuri]

Хочешь сказать, что уголки, балки и швеллера из более стали катают?

хочу сказать, что из уголков, балок и швеллеров хороший станок не получится.

оффтоп



[EgorY]

учти что у этой оси алюминиевый только профиль. все остальное - пластик. ну по крайней мере мне попалась именно такая. выгладит точно как на картинке.

Вот это и смущает.
А как в работе? Сильно ли это сказывается?
