Гравировка ПП. Подрезает дорожки.

[Vovan_D]

Проблема: после гравировки получаются весьма узкие дорожки и маленькие пятаки площадок.
Инструмент: Гравер 40° 0,2
Программы: Sprint-Layout - экспорт гравировки, далее - StepCAM2 конвертация в G код и далее Candle.
В Sprint при экспорте траектории ставлю следующее: Инструмент 0,2, 3 прохода, перекрытие 25%
Сначала в Sprint дорожки создал шириной 1 мм, пятаки 2,2. После гравировки дорожка примерно 0,5-0,4. Пятаки сверлом 0,7 сверлить бесполезно – практически не остается меди.

Проблема в том, что когда гравер начинает фрезеровку он движется по самой дальней траектории от дорожки. Движение по следующей траектории срезает мель с дорожки, а не с полигона. Если бы фрезерование начиналось от дорожки, а следующая траектория отводила гравер наружу, проблемы бы не было.
Увеличивал диаметр гравера в настройках, но тогда он не заходит между площадками, останутся перемычки из меди. (Резать не резал – смотрел по траекториям, что нет прохода между КП).
Существует ли решение проблемы, или нужно осваивать другие программы.

Более менее удалось вырезать плату при настойках гравера 0,3 и 2 прохода

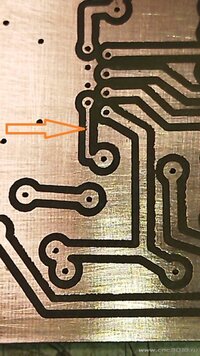

На фото дорожка в центр должна быть 1 мм. Реально 0,5. Остальные должны были быть 1,5, но этого нет.



[demyuri]

Инструмент неправильно зажат. Биения запредельные.



[mrrip]

Инструмент: Гравер 40° 0,2

Это вы сами измерили, или поверили "продавцу"? Если гравер "ноунейм китай" - там по факту может быть всё что угодно!
Да и те-же биения не стоит списывать со счетов. Причём бить может кончик гравера - криво заточили
Для начала нужно зажать как можно ровнее, потом опустить гравер на фольгу с включённым шпинделем и сделать на фольге "точку". ну и измерить точку! Тогда вы точно будете иметь представление какого диаметра у вас данный "гравер"!



[Alexmit]

Если это биения, то их и увидеть можно. Посмотрите на кончик гавёра при вкдюченом шпинделе.

И присоединяюсь к предыдущему сообщению.

Программы: Sprint-Layout - экспорт гравировки, далее - StepCAM2 конвертация в G код

Мне просто интересно, чем обусловлен выбор данных программ?
