ИНТЕРЕСНО Кто как пилит платы. Успехи и неудачи... И всё, что касается плат...

[vvv1234]

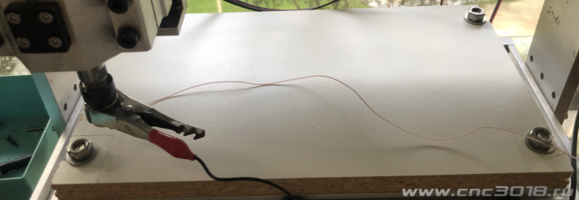

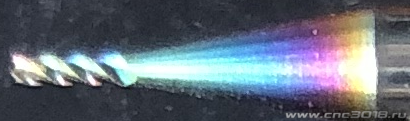

Пробовал концевой 0,3 мм снимать, даже есть коротенькое видео...
/не помню почему, но платы делаю конусными фрезами/

Вот...

Я такую фрезу 0.2мм пробовал, работает. Но работать с ней надо аккуратно, сломать - как два пальца... Шпиндель нужен с малыми биениями, качественная цанга и достаточно жесткая машинка. И люфты должны быть 0.01-0.015мм. Также заглубления должны быть минимальные. Чтобы срезала только медь и совсем чуть-чуть ФР4. Для чего, чтобы минимизировать ошибки интерполяции, карту высот надо снимать на мелкой сетке с ячейкой несколько миллиметров. Вообщем, непросто...



[Vlad-I-Mir]

Давно что то не пилил....
Вот сегодня гравировал, сверлил и вырезал....
/простенькие платы, да видео просто кусочки каждого процесса кроме сверловки/

Результат

Две платы, а между ними плотняЧком линейка...



[ЮрийВ]

сверлил

При сверлении, особенно вначале, мне показалось, что плата прилично "гуляла" в вертикальном направлении.
А потом только заметил, что, скорее всего, она просто по периметру закреплена. Да, в таком случае только конусные спиральные фрезы помогают при гравировке и немного с запасом заглубления их в плату.



[Ghost Inets]

Доброго.
Какие обороты задавать для гравировки ПП? И скорость подачи.
У меня пока только треугольный гравер 30°*0.1.
На двиге нет маркировки. Втулку не хочу снимать.



[Vlad-I-Mir]

Доброго.
Какие обороты задавать для гравировки ПП? И скорость подачи.
У меня пока только треугольный гравер 30°*0.1.
На двиге нет маркировки. Втулку не хочу снимать.

Для этого движка (775) задавать максимальные обороты, 10 000 больше не даст...
/я себе планирую ставить на 40 000 для плат/
Подачу нужно подбирать, в пределах 150...400 мм/мин для стокового станка...
/на жёстком станке поднимаю до 600 мм/мин/



[Earnest]

Какие обороты задавать для гравировки ПП?

Максимальные, до которых раскрутите этот моторчик. У меня такой же при 24В даёт 9000 об/мин, при 36В -- 12000 об/мин.



[Vlad-I-Mir]

Вот 36 вольт я бы не рекомендовал...

оффтоп



[Earnest]

вот 36 вольт я бы не рекомендовал...

оффтоп

Только попробовал. У меня ШИМ больше 70% не выставляется, в паузах же надо ЭДС самоиндукции мерять, так что импульсы не должны сливаться. Поэтому напряжение пришлось завысить.

оффтоп



[Vlad-I-Mir]

Хозяин - барин...

оффтоп
