ВОПРОС ИЩУ РЕШЕНИЕ Лазер не меняет яркость на плате GRBL 1.1

[ibizafm]

Всем здравствуйте уважаемые форумчане.
Некоторое время использовал станок CNC3018 с обычной 5,5W Aliexpress лазерной головой. В LightBurn и LaserGRBL я мог "пристреливаться" на заготовке уменьшив интенсивность лазера команда M3 S10 (к примеру). Плата на CNC3018 стоковая JLf001 прошитая до grbl 1.1f. Купил на али раму 6550, плата там называется GRBL 1.1 прошивка определяется как grbl 1.1f. При подключении лазера к этой плате я не могу регулировать мощность (интенсивность свечения) лазера, он либо яркий, либо начинает подмаргивать и потом уже тухнет.
Направьте пожалуйста что надо сделать, чтоб на этой плате работало все как на фрезере с платой JLf001.



[OlegK]

Направьте пожалуйста что надо сделать

Сравните, для начала, $$ параметры, особенно $30, 31 - границы ШИМ.



[demyuri]

https://cnc3018.ru/ewr-carta/laser_type_connect/



[ibizafm]

Сравните, для начала, $$ параметры, особенно $30, 31 - границы ШИМ.

Слева параметры CNC3018 справа 6550, параметры идентичные.

https://cnc3018.ru/ewr-carta/laser_type_connect/

Да, все верно. У меня подключено по первому варианту. Там ошибку сложно сделать, в противном случае я бы перепутал TTL +12 или GND и лазер бы сгорел.



[Robinson1957]

Да, все верно. У меня подключено по первому варианту. Там ошибку сложно сделать, в противном случае я бы перепутал TTL +12 или GND и лазер бы сгорел.

Фото разъемов, крупным планом, как подключено, дабы не разводить бадягу на кучу страниц.



[demyuri]

в противном случае я бы перепутал TTL +12 или GND и лазер бы сгорел.

Без проблем путают и ничего не сгорает. Перепроверяйте.



[ibizafm]

Без проблем путают и ничего не сгорает. Перепроверяйте.

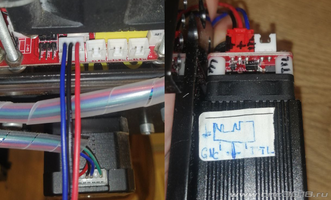

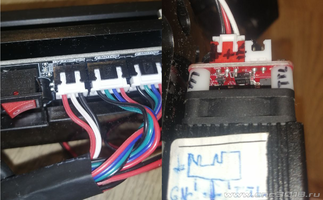

Первое фото CNC3018, второе фото 6550, третье фото общий вид "головы". Мне вот думается не перепутал ли я в 6550 подключение, может там маркировка не верная. PWM я подключил в TTL лазера, ну и +12 я подключил в +V лазера.



[demyuri]

у вас лазер с выключателем на регуляторе, он должен быть выключен. До щелчка в минимум.

Взаимозаменяемость лазеров - как достичь? | Page 2

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[ibizafm]

у вас лазер с выключателем на регуляторе, он должен быть выключен. До щелчка в минимум.

я этой регулировкой выставил ток потребления, включив в разрыв миллиампермет, рассчитывал по формуле - 5.5/12=0.4583333, в данный момент ориентировочно 400 ма. Повторюсь, На 3018 у меня все работает без этого щелчка. Но сейчас попробую выключить до щелчка и порегулировать на 6550 мощность.



[val013]

и ничего не сгорает

Бывает не сгорают, а бывает и сгорают. Наверно от драйвера зависит

оффтоп



[ibizafm]

у вас лазер с выключателем на регуляторе, он должен быть выключен. До щелчка в минимум.

Взаимозаменяемость лазеров - как достичь? | Page 2

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Следовав вашей инструкции я выключил до щелчка и... лазер просто выключается, и соответственно не работает совсем, так как щелчком он обесточивается видимо.



[demyuri]

Мои познания на этом закончились, а экстрасенсорике дождь мешает...



[ibizafm]

Мои познания на этом закончились, а экстрасенсорике дождь мешает...

Попробую где-нибудь еще чего ни-будь почитать в нете. Я так пошерстил по форуму, но как то не нашел с ходу таких проблем. Поиграюсь конечно еще с "перепиниванием" TTL и 12 вольт на лазере. Если найду что то на просторах интернета и решу вопрос отпишусь обязательно, добавим в базу знаний мой случай)



[OlegK]

оффтоп



[ibizafm]

Прошу тему не закрывать. Решение ищу. Мне необходимо с этим разобраться.
