Не помню где, но у кого-то видел решение именно на 817-х....
У себя оптроны между контроллером и драйверами я ставить не стал. Рассудил что восемь быстрых оптронов стоят дороже чем ещё одна Ардуинка. Я лучше возьму в запас парочку на случай если драйвер пробъёт и 24В пойдут на контроллер. Тем более что у меня несколько штук валяется в хламе на старых макетках...
оффтоп
Для Ардуинки, хоть нано, хоть уно, не проблема, 30кГц для них мелочь (а это предел 328 в GRBL) , а вот 50кГц и более, характерные для STM, уже проблема.
Минимальный завал фронта, который на них можно получить - около 5us. Чтобы последовательные импульсы можно было различить, предельная теоретическая частота должна быть не выше 200кгц. А на практике, думаю, ее надо уменьшить вдвое, т.е ~100кгц получить с этими оптронами реально.
Как-то делал я токовую петлю по RS232. 115200 бод так и не получил. Максимум 57600. И что интересно, древние АОТ128 эту скорость тянули. Правда в базу пришлось поставить совсем небольшой резистор... Но, возможно, мне просто попались левые 817-е...
оффтоп
Лучше напрямую с МК поэкспериментировать. Сгенерировать таймером или задержками импульсы с заданной частотой и посмотреть анализатором, что с ними будет после оптрона. Частота, на которой анализатор не сможет разрешить соседние импульсы, будет предельной.

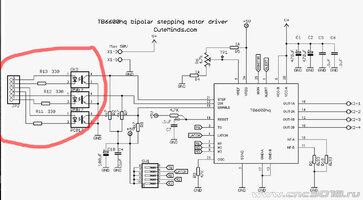

Вообще оптроны там зачем, если драйверы внешние? По схеме в этом сообщении видно, что оптроны стоят на входе драйвера ШД и все внешние драйверы сделаны по такому принципу... Изучив информацию что-то стал сомневаться в пользе оптронов после МК. Получается что задержка после МК до 20нс + задержка после драйвера до 20нс, причем подряд... Смысл от них какой, если в драйвере все развязано на входеНе помню где, но у кого-то видел решение именно на 817-х....
/для попробовать пойдет/

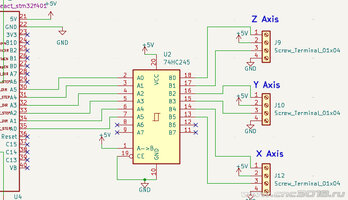

Сергей, в этой плате между МК и внешними драйверами установлен буферный приёмо-передатчик 74HC245D, задержка порядка 7 нс. Я брал тут.
Всё верно.
Да ну их, пусть на удержании постоянно будут, меньше вероятность того, что ось Z самопроизвольно опустится или другая какая ось сместиться
...
Можно предусмотреть перемычку или резистор нулёвку, кому надо - запаяют...
А если потребуется ручкой подстроить? Проверь, понимает ли прошивка M17.Да ну их, пусть на удержании постоянно будут, меньше вероятность того, что ось Z самопроизвольно опустится или другая какая ось сместиться
А если контроллер питается от изолированного источника, тогда как?
