Мой вариант из профиля.

[Lenivo]

Продолжаю дособирать фрезер.

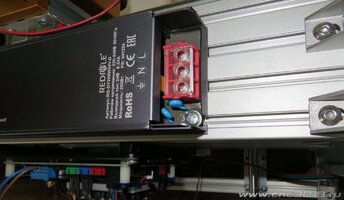

Купил подходяший по размерам Импульсный блок питания
24В 200Вт Redigle RG-DY200W24V-D - 1100 рублей в местном магазине из наличия.
Добавил синфазный дроссель между блоком питания и контроллером управления.


Крепёжные размеры не подошли, пришлось колхозить крепёжную пластину.

Для дросселя напечатал пластиковый корпус .







Далее ... следует приделать корпус для платы ШИМ для шпинделя и для кнопки экстренного останова "РЕЗЕТ".



[Lenivo]

Доделал провода и кнопку.
Кнопку пока на стандартный разъём подцепил "Е-stop".
Провода укоротил/нарастил, припаял нужные разъёмы. Сами провода загнал в пазы профиля.




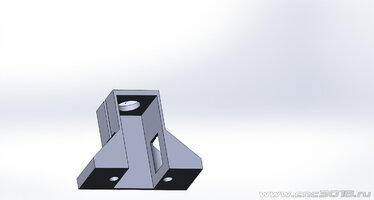

Кнопка из магазина с напечатанным корпусом. Можно привинтить в любое место на профиле.

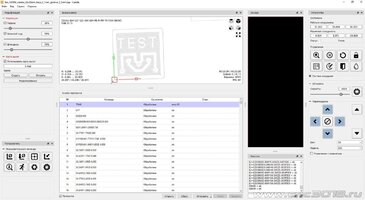

Шпиндель стартует от контроллера платы от встроенного ШИМ, нужно только обороты поставить 8000 на инструменте и на панели управления текущей задачи CANDLE выставить 70% у шпинделя.... При таких параметрах разгоняется до максимальной скорости и при старте не загоняет блок питания в перегруз и защиту.
Шаговые движки тоже нормально на 24 вольтах крутят с этим блоком питания и при работающем шпинделе - то есть блок питания всё вытягивает.

Осталось только разные удобства сделать если руки до них дойдут.



[Vlad-I-Mir]

Ну всё, теперь держите Александра...
/как погонит, да как погонит/

оффтоп



[vvv1234]

Доделал провода и кнопку.
Кнопку пока на стандартный разъём подцепил "Е-stop".

Перефразируя крокодила Данди:

Да разве это кнопка?

Вот это КНОПКА.



[Lenivo]

Перефразируя крокодила Данди:

Да разве это кнопка?

Вот это КНОПКА.

Не важно какая кнопка, ВАЖНО куда она подцеплена.



[vvv1234]

Не важно какая кнопка, ВАЖНО куда она подцеплена.

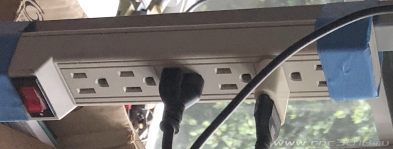

Самый простой вариант.



[Africann52]

Осталось только разные удобства сделать если руки до них дойдут.

вот мне интересно куда будет пыль деваться, кроме платы управления, блока питания ну и т.д.



[Lenivo]

вот мне интересно куда будет пыль деваться, кроме платы управления, блока питания ну и т.д.

Так как это не первый домашний фрезер, есть понимание, что нормальному фрезерному станку не место в квартире - иначе после получаса работы фрезера по дереву нужно пару дней, чтобы привести квартиру в порядок, поэтому этот аппарат только для фрезеровки фольгированного материала для МАЛЕНЬКИХ плат.... Для больших плат - есть выжигание лазером по краске. Но большие платы я почти и не делаю.... Ну может, одну плату раз в пять лет.... А мелких плат -ну может одну две в месяц..... Я любитель ламповой темы, а там рулит навесной монтаж....... Но есть и СМД монтаж, а там без плат, пинцета и мощной лупы никак.



[Lenivo]

Здравствуйте, Александр. Вас не затруднит измерить сопротивление обмотки вашего нового двигателя? Хочу сравнить со своим. И ещё. У вас не сохранились фотографии тестовой фрезеровки плат до шкурки? Было бы интересно глянуть.

До шкурки на отладке - фрезы 0,1мм и 0,2 мм - по дорожкам видно. С картой высот.
В центре видно как обломало кончик у фрезы 0,1 мм с выше с обломанным кончикам она сразу налала "лохматить медь".
На пробы старый фольгированный гетинакс 1мм. медь 0,035
Это пробы и отладка режимов.... Прошлые пробы были с внешним ШИМом, который я спалил неисправным ИБП на 24 вольта. Сейчас пробы с новым ИПБ и со встроенным ШИМ управлением.... но так понимаю крутит не на полные обороты - стоит ограничение 8000 оборотов и 70%..... Вернее обороты полные, мощность не полная.... Амплитуда полная, а импульс урезан по длине.
За фото извиняюсь но лучше не получается -сделал около десятка фото.

здесь фреза 0,1 глубина 0,05 мм - и обломало фрезу

Это с обломанной фрезой 0,1 и глубина 0,1мм

Пока подбираю режимы.



[Vlad-I-Mir]

От плат пыль тоже есть, пусть и не много, но это стекло...



[Earnest]

От плат пыль тоже есть, пусть и не много, но это стекло...

Когда молод не обращаешь внимания, но после пятидесяти лет работы со стеклотекстолитом (от пиления ножёвкой пыли больше чем от станочка) начинаешь понимать откуда у тебя теперь аллергия и почему тяжело вздохнуть полной грудью. Так что предохраняйтесь смолоду, хотя бы марлевой масочкой.



[Robinson1957]

От плат пыль тоже есть, пусть и не много, но это стекло...

И довольно мелкодисперсная, и, даже если станок оснащен аспирацией, не всякий HEPA фильтр её берет, про циклон и не говорю, желателен, таки, водяной.



[Lenivo]

Подобрал алгоритм как запускать шпиндель на полные обороты со встроенным ШИМ.
Посмотрел по осциллографу как на шпиндель подаётся напряжение и понял как выдавать полное напряжение 24 вольта на двигатель -выдает 22,8 вольта, которое ШИМ режет на импульсы и ограничивает скорость вращения шпинделя.
Шпиндель ставится 8000 оборотов, в инструменте , тоже прописывается 8000 оборотов, а в коррекции шпиндель ставится 70%. Если превысить, то пусковые токи выводят блок питания в защиту и ничего не запускается.
А на таких параметрах с моим блоком питания 24 вольта 8,3А всё запускается.
Потом уже при запущенном шпинделе сперва обороты выставляются на полную - 10 оборотов, а потом когда после программной задержки обороты раскрутятся - слышно по звуку, коррекция с 70% выводится на 100% - и тогда на шпиндель выводится постоянное напряжение от блока питания без нарезки на импульсы.



В принципе уже подобрал для платы режимы - такая платка 22 минуты фрезеровалась . Вырезал тойже фрезой - гравёром 20 градусов 10 проходов по 0,1 мм заглубление. Фреза гравер трехгранная 0,2 мм заглубление 0,05мм , на обрезке 0,1 мм.... Скорость 5мм в сек, с коррекцией 30%. Станок режет с коррекцией 50% но фрезы ломаются.....



[Vlad-I-Mir]

Подобрал алгоритм как запускать шпиндель на полные обороты со встроенным ШИМ.....

А если в постпроцессе прописать что то похожее?

В начале УП

S100M3
G04 P0.3
S300
G04 P0.3
S500
G04 P0.3
S700
G04 P0.3
S1000
G04 P0.3
S2000
G04 P0.3
S3000
G04 P0.3
S4000
G04 P0.3
S5000
G04 P0.3
S6000
G04 P0.3
S7000
G04 P0.3
S8000
G04 P0.3
S9000
G04 P0.3
S10000

/тогда и подбирать не нужно ни чего/



[Alexmit]

В принципе уже подобрал для платы режимы - такая платка 22 минуты фрезеровалась .

А отредактировать УП религия не позволяет?
