Мой вариант из профиля.

[Lenivo]

А отредактировать УП религия не позволяет?

Всё позволяет.... Но на всё нужно время, а чтобы редактировать, сперва надо понять КАК редактировать и по какому алгоритму.....

Это понятно в слайсере 3D принтера можно дописать -префикс .... код для вставки в начале программы и в завершении программы..... И оно будет автоматом вставляться........ И то надо сперва понять -А ЧТО там написать то?..... Так и тут сперва разобраться ЧТО нужно написать, потом параметры отладить, а потом только искать куда это вставить, чтобы оно само потом в программу вставлялось.

Ваши сообщения автоматически объединены: Понедельник в 14:26



[Lenivo]

Тестовая фрезеровка показала, что двигатели грееются по разному.
Стояли разные ходовые гайки.
Квадратная ходовая гайка на оси Х показала себя лучше в работе. Поэтому на ось У поставил такую же.

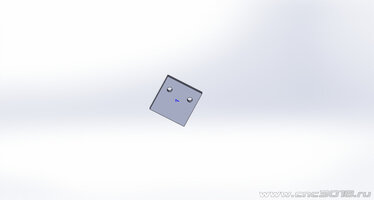

Стояла такая

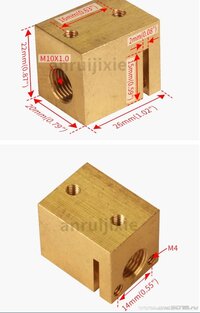

Поставил такую






Через проставку высотой 19 мм

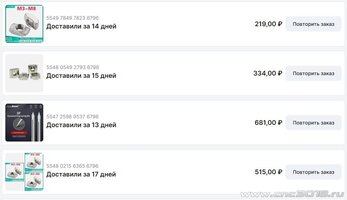

Винты М5 высотой 35 мм. Закладные гайки - на фото ниже вторые сверху.



Усилие -крутящий момент стало требоваться чуть меньше , чем было ранее до замены.



[Lenivo]

После пересборки фрезерует явно не хуже.



Но двигатель на оси У, греется также чуть сильнее, чем на оси Х.
Значит остался другой фактор.
Двигатель на оси Х прикреплён к покупному алюминиевому кронштейну и к корпусу из алюминиевого профиля.
А для оси У - покупной кронштейны не подошел не по форме, ни по толщине. Пришлось печатать из пластика - поэтому там теплоотдача меньше - только за счёт поверхности корпуса двигателя.



[Vlad-I-Mir]

Что?
Так сильно греется?
А если ток уменьшить?



[Lenivo]

Что?
Так сильно греется?
А если ток уменьшить?

Греется не сильно. Ток выставлен одинаковый для двигателей. Двигатели одинаковые. Просто один слегка теплый, а второй горячее градусов на 15.
Смысл ток уменьшать? Тогда момент на двигателе уменьшится. Тогда придётся скорость перемещения уменьшать, а это увеличивает время фрезеровки.



[Vlad-I-Mir]

Не знаю, у меня станок работает день и ШД градусов 35 (может 40, но не более) ...
/у всех ШД температура одинаковая, а на работе 34-ые ШД греются градусов до 40-45, как производитель настроил, так и работают/



[Alexmit]

Смысл ток уменьшать?

Есть смысл двигатели поменять. А то по фото, X и Y какие-то хиленькие стоят. (интересно, толшина пакета какая?)

А для оси У - покупной кронштейны не подошел не по форме, ни по толщине.

Под подшипники кладётся пластина 5 мм и тогда подходит стандартная пластина крепления ШД.



[Lenivo]

Под подшипники кладётся пластина 5 мм и тогда подходит стандартная пластина крепления ШД.

Это было актуально, два месяца назад, когда спрашивал тут на форуме.....а мне обидную медаль навесили.... за вопросы....
А сейчас всё сделано и уже как то работает. Морально уже ничего переделывать не хочется если всё работает.
Двигатели классические 4401......Но есть и сильно больше.... но они более мощных драйверов требуют.

Пока так буду пытать делать платки... Заказал ещё фрез разных.....


Ведь сперва просто хотел обновить портальник


А потом мне подарили ось Z.



А она тяжёлая и портальник её точно не держал..........

А как оказалось это были не проблемы подщипников на осях - я думал они подносились и он перестал фрезеровать платы.....А проблемы шпинделей ..... оба шпинделя не могли фрезеровать фольгированный материал.....

А в итоге......как назло нет последних фото с общим ракурсом, а сейчас всё убрано.....

На столе другая "ХОББА"
