Собираю дальше -ЧПУ станок на АРДУИНО для намотки трансформаторов.
Натяжитель проволоки укладчика ЧПУ станка для намотки трансформаторов - напечатано на 3D принтере PET-G пластиком.

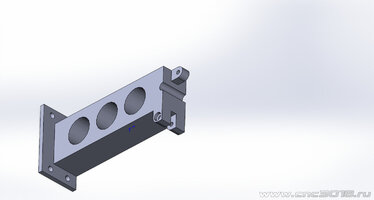

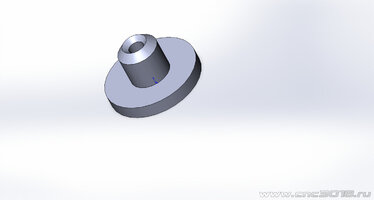

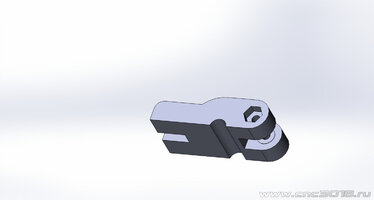

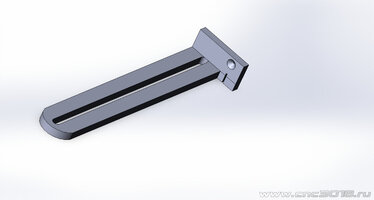

Модель такая

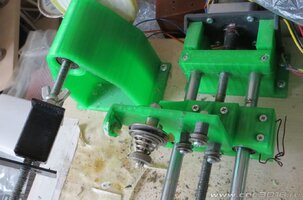

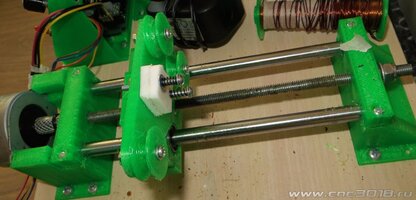

В собранном виде выглядит так.
Стальные ролики на подшипниках и натяжитель - от швейной машинки - натяжитель ниток.
Проволоку можно пускать через два ролика или через три. И можно выставить вылет рычага-до нужного до трансформаторного каркаса, на который производится намотка.

Сделал и отверстие, и прорезь для проволоки...... Иногда очень тонкой проволокой очень трудно в отверстие попасть. И делал направляющую на ролики для проволоки на входе на блок натяжителя проволоки.



[Robinson1957]

натяжитель - от швейной машинки - натяжитель ниток.

А эмаль драть не будет? Трение на эмальпроводе нежелательно, резина, пластик, войлок, куда ещё ни шло, но по стали, пардоньте.



[Lenivo]

А эмаль драть не будет? Трение на эмальпроводе нежелательно, резина, пластик, войлок, куда ещё ни шло, но по стали, пардоньте.

Это вариант отработанный на предыдущем станке.
Было так


И пришёл, я к этому варианту не сразу.
Чашки там отполированы - если уж нитки не рвет, то и лак не будет скоблить - тем более прижим там пружинкой и гайкой легко регулируется.... Удобно и провод сечением 0,1 мм мотать и 1,0 мм мотать тоже можно. А можно комок воска(парафин, стеарин и т.д.) прилепить перед натяжителем и будет ещё и вощеный провод стразу укладываться - не надо не пропитывать ни в парафине проваривать.

Сейчас проволочку 30 см длиной - при настройке раз 30 туда -обратно продёргал -лак не покорябался.



[ЮрийВ]

Чашки там отполированы - если уж нитки не рвет, то и лак не бут рвать

Береженого Бог бережёт....Можно туда тонкие фторопластовые шайбы подложить. Провод с дух сторон будет ласково зажат между фторопластом...



[Lenivo]

Береженого Бог бережёт....Можно туда тонкие фторопластовые шайбы подложить. Провод с дух сторон будет ласково зажат между фторопластом...

Пройденный вариант . Работает плохо.



[ЮрийВ]

Работает плохо

Возможно, из-за неровной поверхности тех пластин? А если из тонкой ленты фторопластовой вырезать самостоятельно шайбы и поставить их между чашками натяжителя нитки швейной машинки?

"...
Данные о зависимости коэффициента трения от нагрузки [статической и динамической (при малых скоростях) коэффициенты трения фторопласта-4 по стали без смазки одинаковы] приведены ниже:

Нагрузка, кгс/см2	1	3	10	20
Коэффициент трения	0,4	0,1	0,06	0,05

При наличии смазки он примерно в 2 раза меньше.

Динамический коэффициент трения фторопласта-4 по стали без смазки при нагрузке ~ 20 кгс/см2 зависит от скорости скольжения:

Скорость скольжения, см/c	4	8	20	40	80	160
Динамический коэффициент трения	0,05	0,1	0,15	0,23	0,24	0,27

В присутствии наполнителя при малых скоростях скольжения коэффициент трения несколько выше, а при больших скоростях — ниже, чем коэффициент трения чистого фторопласта-4 по стали...."



[Lenivo]

Возможно, из-за неровной поверхности тех пластин? А если из тонкой ленты фторопластовой вырезать самостоятельно шайбы и поставить их между чашками натяжителя нитки швейной машинки?

"...
Данные о зависимости коэффициента трения от нагрузки [статической и динамической (при малых скоростях) коэффициенты трения фторопласта-4 по стали без смазки одинаковы] приведены ниже:

Нагрузка, кгс/см2	1	3	10	20
Коэффициент трения	0,4	0,1	0,06	0,05

При наличии смазки он примерно в 2 раза меньше.

Динамический коэффициент трения фторопласта-4 по стали без смазки при нагрузке ~ 20 кгс/см2 зависит от скорости скольжения:

Скорость скольжения, см/c	4	8	20	40	80	160
Динамический коэффициент трения	0,05	0,1	0,15	0,23	0,24	0,27

В присутствии наполнителя при малых скоростях скольжения коэффициент трения несколько выше, а при больших скоростях — ниже, чем коэффициент трения чистого фторопласта-4 по стали...."

Проблема не в трении, а в том что фторопласт прорезается проволокой - такого комплекта пластин(как у меня на фото) даже на намотку одного трансформатора не хватает.
И канавка прорезается и натяг проволоки меняется - значит снова регулировать натяг - мне хватило одного раза, чтобы понять в данном случае фторопласт это неподходящий вариант.

Возьмите кусок эмаль провода -0,2-0,6 мм оберните два витка вокруг круглой отвертки протяните провод - если эмаль нормальная с ней ничего не будет, а если осыпалась - такой провод использовать для намотки трансформаторов нельзя. Скорее вы провод порвете, чем эмаль осыпется.... Другое дело скоблить об острые грани - вот этого быть не должно. А Тут у чашек специальная форма выштамповки - чтобы нитки не резались и не рвались.
Но этой мой вариант и он мне нравится- вы можете применять любой другой вариант.

И да по фторопласту трется лак - а не сталь, а там другие коэффициенты.....Какие ? Мне всё равно - на практике вариант мне НЕ подошёл. Здесь, я собрал рабочий вариант..... А как он будет работать , станет ясно на отладке станка.
Узел собран -буду собирать следующий и ждать комплектующие для другого узла.



[Lenivo]

Смотрю разные интересные решения по намоточным станкам.

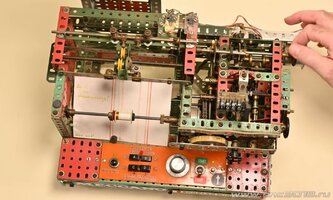

Вот чудо механики - сделано из детского конструктора и какой то старой механической счётной машины.

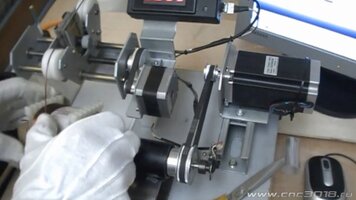

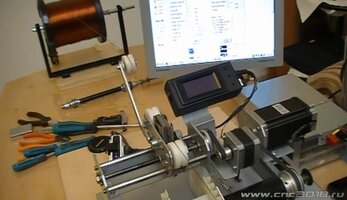

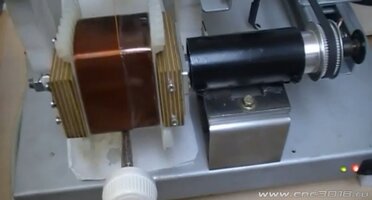

Или вот очень качественный самодельный ЧПУ станок. С очень качественной намоткой.
