ЭКСПРЕСС ВОПРОС Не прорезается медь на текстолите

[archenot]

Привет всем! Снова я со своим станочком. 3018 металлический, 500Вт шпиндель, 12мм валы, Cronos 5.2, вот такой. Покупал его для печатных плат и работ по дереву.

До этого несколько раз делал платы, параметры фрезерования были следующие: подача - 10мм/c, заглубление - 0,06мм. Получалось так:



У меня такое ощущение, что эти платы получались случайно, потому что почти сразу станок перестал прорезать медь на текстолите. Выглядит это вот так, режимы резания не менялись:



Если выставить заглубление больше, 0,08 - 0,1мм, то медь на текстолите начинает прорезаться. Также начинает резать, если вручную подвести гравер к текстолиту, но тогда глубину съема отрегулировать не представляется возможным. Замерял толщину меди микрометром - 0,05-0,06мм.

Я предположил, что дело в построении карты высот - если создать карту, а потом еще раз, повторно, то показания "прыгают", и весьма значительно. Почитал форум и подключил Z-щуп через оптрон. Вот пример построения карты высот размером 72х72мм. Первый проход:



Второй проход:



Но на заглубление в текстолит это не повлияло никак. Как царапал медь, так и царапает. Что посоветуете? Фреза новая, 0.2мм, 30 градусов.



[demyuri]

Что посоветуете?

Устранить люфты. Все! В том числе и в фиксации муфт на валах ШД и винтах.



[Vlad-I-Mir]

От обработки дерева люфты скорей себя начинают проявлять на слабеньких (стоковых) станочках...

оффтоп



[Alexmit]

Что посоветуете?

Вы сами и ответили на свой вопрос:

Если выставить заглубление больше, 0,08 - 0,1мм, то медь на текстолите начинает прорезаться.

Т.е. устанавливать заглубление с упреждением.



[vvv1234]

У меня такое ощущение, что эти платы получались случайно, потому что почти сразу станок перестал прорезать медь на текстолите.

Основная причина - нестабильность пружинного антилюфтового механизма. В родной конструкции два недостатка.

1. Паз для антилюфтовой гайки сделан неточно. Один из способов лечения - отфрезеровать на станке накладку из текстолита.

2. Пружина работает нестабильно. Лечение - заменить пружину на упорные винты.

3. Скорость 10мм/сек слишком высокая для ПП, обычно ставят в 3 раза меньше.

4. Раз станок предназначен для ПП - важно проверить биения шпинделя. Биения на фрезе: 10мкм - отлично, 20мкм - хорошо, 30мкм - сойдет, больше 30мкм - плохо. Если нет индикатора - биения можно измерить в Candle-Tools. Как - написано в Candle-Tools.pdf.



[bobr25]

доработки-доработки-доработки. добро пожаловать в стан доработчиков



[wivelt]

У меня совсем беда с фрезеровкой плат. Запускаю с точки 0 он берет и прогрызает дорожки на 2 мм. Ставлю 0 с позиции Z 1.2 нормально фрезерует. Хотя в программе позиция 0 от верха заготовки стоит и заход 0,1 мм. вообше не пойму что не так главное что проверил штангелем ход всех осей нормально. куда смотреть уже не понимаю. С 3д принтером справлялся на ура=(



[Alexmit]

куда смотреть уже не понимаю.

В управляющую программу заглядывали. Там расстояния и движения правильные? (хоть бы кусочек приложили к сообщению, а то тут телепатов нет.)
И включите постоянное удержание шаговых двигателей. $1=255
И ещё вопрос, как вы ноль по Z определяете?



[wivelt]

В управляющую программу заглядывали. Там расстояния и движения правильные? (хоть бы кусочек приложили к сообщению, а то тут телепатов нет.)
И включите постоянное удержание шаговых двигателей. $1=255
И ещё вопрос, как вы ноль по Z определяете?

Значит создаю проэкт платы в Vectric Aspire 10,5.
- Размеры с толщиной заготовки 2 мм - точка "0" от заготовки.
- Ставлю пропил в 0,06 для пирамидки 30 градусов 0,1.
- использую постпроцессор: Grbl_arc_mm
Калибрую угловую стартовую с помощью самого текстолита и щупа Z оси
Создаю сетку высот
Поехал шлифовать
Все сразу с этого момента получил этот плюс 1,2 из за чего фреза над текстолитом просто гуляет

(станочку всего 4 дня с покупки, поэтому еще некоторых вещей не понимаю, хотя давно успешно 3д принтером пользуюсь)

Вот часть кода:

T1
G17
G21
G90
G0Z20.000
G0X0.000Y0.000
M3 S1000
G0X6.388Y16.661Z5.000
G1Z-0.100F200.0
G3X7.443Y16.259I1.056J1.186F500.0
G1X22.702
G3X23.507Y16.478I0.000J1.588
G1X23.662Y16.567
G1X23.907Y16.728
G1X24.356Y17.260
G1X24.522Y17.812
G1X24.550Y18.176
G1X24.535Y18.583
G1X24.350Y19.123
G1X24.012Y19.558
G1X23.930Y19.668
G1X23.860Y19.798
G1X23.782Y19.965
G1X23.761Y20.034
G1X23.730Y20.148
G1X23.728Y20.159

*****************
G1X151.071Y130.549
G1X151.316Y130.875
G1X151.512Y131.398
G1X151.564Y132.001
G1X151.417Y132.662
G1X151.179Y133.006
G1X150.651Y133.487
G3X149.711Y133.795I-0.940J-1.279
G1X134.510
G3X133.616Y133.519I0.000J-1.587
G3X132.879Y132.736I0.719J-1.415
G1X132.805Y132.567
G1X132.685Y132.163
G1Y127.353
G1Z-0.600
G1X132.685Y119.178
G1Z-2.000F200.0
G1X132.685Y78.978F500.0
G1Z-0.600
G1X132.685Y70.803
G1Z-2.000F200.0
G1X132.685Y30.604F500.0
G1Z-0.600
G1X132.685Y22.429
G1Z-2.000F200.0
G1X132.685Y17.872F500.0
G0Z5.000
M5
G0Z20.000
G0X0.000Y0.000
M2



[demyuri]

Размеры с толщиной заготовки 2 мм - точка "0" от заготовки.
**********
Все сразу с этого момента получил этот плюс 1,2 из за чего фреза над текстолитом просто гуляет

Фреза на каком уровне привязана? В какой СК? В УП не указана используемая Система Координат, возможно из-за этого и несоответствие.



[Alexmit]

Вот часть кода:

А вы его хоть посмотрели перед запуском?
G1Z-0.100F200.0
G1Z-0.600
G1Z-2.000F200.0
Вот и получаем:

Запускаю с точки 0 он берет и прогрызает дорожки на 2 мм.

- Ставлю пропил в 0,06 для пирамидки 30 градусов 0,1.

Ну так соответственно команды по оси Z должны быть: G1 Z -0.06
И скорость F200 по оси Z - это очень болшая скорость, может у вас фреза ломается.
Да и движение на F500 - много. Я работаю на F100. (но я работаю только "кукурузами")

Плюс я так понимаю в одном файле и дорожки, и обрезка.
А эти операции лучше делать в разных файлах. Т.к. используется разный инструмент.

Калибрую угловую стартовую с помощью самого текстолита и щупа Z оси
Создаю сетку высот

Попробуйте сделать что-нибудь небольшое.
При этом не используя карты высот и замеряйте 0 Z щупом по середине будующей платы.

Значит создаю проэкт платы в Vectric Aspire 10,5.

Для плат есть специальные программы: FlatCam, CopperCam.



[Vlad-I-Mir]

Какой программой управляете станком? (что то не увидел)
Если кренделем (Сandle), то покажите эти данные из настроек программы (обвёл красным)...



И лучше использовать правильный постпроцессор...



[Alexmit]

К предыдущему сообщению.
В любом случае перед запуском смотрим рабочие координаты.
Соответствуют они действительности или нет.



[wivelt]

Какой программой управляете станком? (что то не увидел)
Если кренделем (Сandle), то покажите эти данные из настроек программы (обвёл красным)...



И лучше использовать правильный постпроцессор...

постпроцессор как раз скачал по ссылке которая тут автоматически генерируется в сообщениях

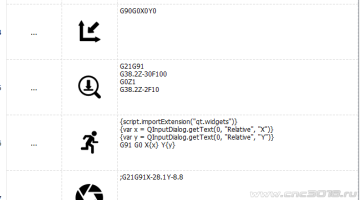

Для щупа стоит вот этот код:

Ваши сообщения автоматически объединены: 23.07.2023

А вы его хоть посмотрели перед запуском?
G1Z-0.100F200.0
G1Z-0.600
G1Z-2.000F200.0
Вот и получаем:


Ну так соответственно команды по оси Z должны быть: G1 Z -0.06
И скорость F200 по оси Z - это очень болшая скорость, может у вас фреза ломается.
Да и движение на F500 - много. Я работаю на F100. (но я работаю только "кукурузами")

Плюс я так понимаю в одном файле и дорожки, и обрезка.
А эти операции лучше делать в разных файлах. Т.к. используется разный инструмент.


Попробуйте сделать что-нибудь небольшое.
При этом не используя карты высот и замеряйте 0 Z щупом по середине будующей платы.


Для плат есть специальные программы: FlatCam, CopperCam.

за программы спасибо. гляну. На счет файлов. у меня разделенные файлы на каждый техпроцесc. Скорость хорошая. лоя кукурузы сам уменшаю до 100-150 когда контур режу Но вставлять каждый процесс вручную все оси не понравилось. На 3д принтере вообще проблем небыло. решил не гробить зверя и купил 3018. теперь мучаюсь с калибровкой
