ВОПРОС Опторазвязка между микроконтроллером и драйвером ШД.

[genianadia]

Всем доброго времени суток. Запилил себе станок из алюминиевого профиля для фрезировки печатных плат. Плату управления станком собрал на макетке (stm32f411+ a4988) , прошивка GRBLHAL. Станок работает. Сейчас стоит задача создать плату управления для этого же станка на стеклотекстолите. При разработке схемы возник вопрос- стоит ли делать опторазвязку между stm32f411 и драйверами ШД A4988 (к примеру на оптопарах 6n137). На макетке подключено без оптопар. Стоят только на Limit x,y,z и probe?



[ЮрийВ]

В серии "Мастер". Гальваноразвязка всего и вся, включая порт USB.

И всё таки китайцы впереди планеты всей... Типа, говорят, что оптопары - это прошлый век.
CA-IS3720, CA-IS3721, CA-IS3722 - дешевые, высокоскоростные. По изоляторам запад теперь им в затылок не дышит, кряхтит. Datasheet.
Видеообзор. Где купить по быстрому.



[FraY]

И всё таки китайцы впереди планеты всей... Типа, говорят, что оптопары - это прошлый век.
CA-IS3720, CA-IS3721, CA-IS3722 - дешевые, высокоскоростные. По изоляторам запад теперь им в затылок не дышит, кряхтит. Datasheet.
Видеообзор. Где купить по быстрому.

вещь интересная, я бы даже может быть использовал бы у себя в проекте платы, НО как всегда есть нюанс. Передача сигнала в этой микрухе производится методом радиоизлучения высокочастотного через изоляционный барьер. Так что микруха возможно подвержена влиянию ЭМИ (помех от шпинделя и т.п.).

The CA‐IS372x devices are a family of 2‐channel digital galvanic isolators using Chipanalog's full differential capacitiveisolation technology. These devices have an ON‐OFF keying (OOK) modulation scheme to transfer digital signals across the SiO2based isolation barrier between circuits with different power domains. The transmitter sends a high frequency carrier acrossthe barrier to represent one digital state and sends no signal to represent the other digital state. The receiver demodulates thesignal and recovery input signal at output through a buffer stage. With this OOK architecture, the CA‐IS372x family of devicesbuild a robust data transmission path between different power domains, without any special start‐up initializationrequirements. These devices also incorporate advanced full differential techniques to maximize the CMTI performance and minimize theradiated emissions due the high frequency carrier and IO buffer switching. The conceptual block diagram of a digital capacitiveisolator, Figure 9‐1, shows a functional block diagram of a typical channel; Figure 9‐2 shows the operating waveform of atypical channel.



[OlegK]

Так что микруха возможно подвержена влиянию ЭМИ (помех от шпинделя и т.п.).

Думается, не стоит беспокоиться, судя по назначению -

Industrial Automation • Motor Control • Medical Systems



[ЮрийВ]

Так что микруха, возможно, подвержена влиянию ЭМИ

Думаю, что многое учли при разработке. Радиосигнал уменьшается в свободном пространстве пропорционально квадрату расстояния. В микрухе приемник и передатчик находятся на расстоянии, наверное, меньше миллиметра. Модуляция, скорее всего, используется тоже помехозащищенная. И ещё помеха должна быть мощной именно на частоте приема-передачи. Это как модификация использования Bluetooth или ещё современнее - NFC (Near Field Communication).
И разработчики в итоге получили очень солидную скорость передачи, что не досягаемо с использованием изолирующих трансформаторов.
Можно сравнить с характеристиками (скоростью передачи) и ценой (доступностью) ADuM4160, который присутствует во многих USB изоляторах.



[mrrip]

так-то это "продолжение" старых МАХ-овских изоляторов на "ёмкостной связи" типа MAX3535E и им подобных. ещё в начале 2000-х делали на них развязку ком/485. Суть проста - связь через "конденсатор". А то. что рисуют на блоксхемах - просто "рисуют" Главное - что в даташите в разделе испытаний. А там для CA-IS3720 указано напряжение "непрерывной изоляции" всего в 400в(переменки)... При том, что даже у дешманского рс817 заявлено 5кВ(2500в для всякого китаеподобного чуда)!

оффтоп



[ЮрийВ]

указано напряжение "непрерывной изоляции" всего в 400в(переменки)

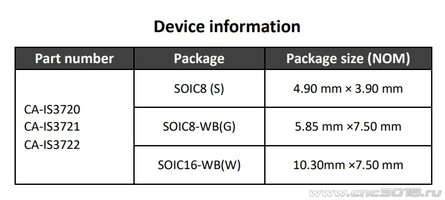

Там ещё и размеры играют роль. Это вы хорошо напомнили, что китайские ещё и миниатюрные.
Не нравится 400V rms, используйте корпус немного побольше, но меньше западных аналогов, и будет вам 1000V rms.
Только где вы такие напряжения то возьмёте?

А то, что рисуют на блоксхемах - просто "рисуют"

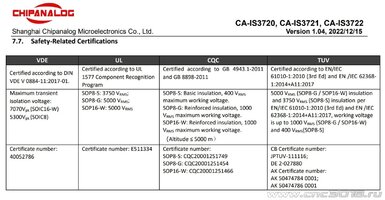

Как и сертификаты, связанные с безопасностью?
Если уж рисовать, то рисовать всю картину маслом...
