ПОЛЕЗНО Плата на STM32F: замена для дятла

[ospkant]

основная



[FraY]

Кстати камрады, веселые мы ребята . Столько спецов просмотрело схему, даже много советов было и анализа, НО ни кто не заметил, что данная схема на оптронах инвертирующая сигнал (это касается выходов на драйвер ШД) и работать драйвер не будет. Как в том меме, "Миша все ху..я, давай сначала".
З.Ы. А может и будет, но криво.



[ospkant]

Кстати камрады, веселые мы ребята . Столько спецов просмотрело схему, даже много советов было и анализа, НО ни кто не заметил, что данная схема на оптронах инвертирующая сигнал (это касается выходов на драйвер ШД) и работать драйвер не будет. Как в том меме, "Миша все ху..я, давай сначала".
З.Ы. А может и будет, но криво.

В настройках поменяем если что (инвертируем), есть такая возможность



Можно конечно на оптопару 6N137M заменить PC817, но мне что-то лень в такую жару



[demyuri]

НИКТО не заметил, что данная схема на оптронах инвертирующая сигнал

гореть тебе в аду

оффтоп

Добавляем ещё инверторов?



[FraY]

В настройках поменяем если что (инвертируем), есть такая возможность

Люди соберут по данной схеме контроллер, и начнется генерация тем " у меня не работает" (ни где же не указано). Надо будет потом этот нюанс прописать в конце, что схема будет работать только с инверсией в настройках.

Ваши сообщения автоматически объединены: Сегодня в 13:33

Можно конечно на оптопару 6N137M заменить PC817, но мне что-то лень в такую жару

не поможет, да и скоростные возможности скудные совсем. Нужна высокоскоростная оптопара. Поможет пары с логическим инвертором внутри.



[Vlad-I-Mir]

6N137M медленный?
/10 Мбит/с с/



[FraY]

6N137M медленный?
/10 Мбит/с с/

я про идею заменить на PC817

Ваши сообщения автоматически объединены: Сегодня в 13:50

ospkant, И еще момент, сигнал PWM шпинделя ни как не защищен. При пробое транзистора не известно куда полетит 24В. Может пострадать и лазер и порт.



[Vlad-I-Mir]

.....И еще момент, сигнал PWM шпинделя ни как не защищен. При пробое транзистора не известно куда полетит 24В. Может пострадать и лазер и порт.

гореть тебе в аду

оффтоп

Точно....
/Сергей не признаётся только/

Ваши сообщения автоматически объединены: Сегодня в 14:10

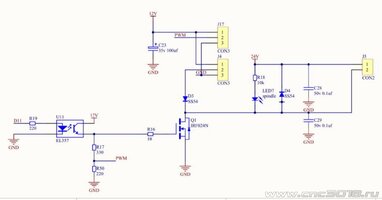

Один из вариантов реализованных в схеме CAMTOOL CNC-V3.3:



[ЮрийВ]

но мне что-то лень в такую жару

идти в ЧИП при температуре около 30 град. даже в 21.00?

оффтоп



[ospkant]

Кстати камрады, веселые мы ребята . Столько спецов просмотрело схему, даже много советов было и анализа, НО ни кто не заметил, что данная схема на оптронах инвертирующая сигнал (это касается выходов на драйвер ШД) и работать драйвер не будет. Как в том меме, "Миша все ху..я, давай сначала".
З.Ы. А может и будет, но криво.

Полезно поставить мелкие вентиляторы (25х25 или 30х30) для охлаждения драйверов. Их удобно ставить на стойках, прикрученных к ПП. Для чего надо предусмотреть на ПП места и отверстия для стоек.

Архив со скрином обновил со всеми последними изменениями и пожеланиями дядьки FraY и дядьки vvv1234 . PC817 Заменены на оптику H11L1M, скорость поменьше чем у 6N137, но в намного быстрее PC817 + бонусом защита от помех. PC817 оставлены только на лимиты и probe. Spin PWM защитил оптроном H11L1M со стороны шпинделя (лазеру пофиг). Добавлены разъемы 24в и отверстия под 25х25мм вентиляторы (по ссылке 24в есть). Увеличился не на много размер платы (до 120мм х 100мм, а хотел в 100х100 уложиться).



[trew21]

Может добавить выводы step, dir на внешние драйвера?



[boxer]

Люди соберут по данной схеме контроллер, и начнется генерация тем " у меня не работает" (ни где же не указано). Надо будет потом этот нюанс прописать в конце, что схема будет работать только с инверсией в настройках.

Ваши сообщения автоматически объединены: Сегодня в 13:33

не поможет, да и скоростные возможности скудные совсем. Нужна высокоскоростная оптопара. Поможет пары с логическим инвертором внутри.

У меня без проблем работает на pc817



[Vlad-I-Mir]

Архив со скрином обновил со всеми последними изменениями и пожеланиями дядьки FraY и дядьки vvv1234 . PC817 Заменены на оптику H11L1M, скорость поменьше чем у 6N137, но в намного быстрее PC817 + бонусом защита от помех. PC817 оставлены только на лимиты и probe. Spin PWM защитил оптроном H11L1M со стороны шпинделя (лазеру пофиг). Добавлены разъемы 24в и отверстия под 25х25мм вентиляторы (по ссылке 24в есть). Увеличился не на много размер платы (до 120мм х 100мм, а хотел в 100х100 уложиться).

Чертёж платы это хорошо, а схема сего творения имеется?
/или только в голове?/



[ospkant]

Может добавить выводы step, dir на внешние драйвера?

Это отдельно надо переделывать и сносить посадочные места для 8825, а так же подобных и ставить нормальный разъем сразу под внешние драйвера. Может потом займусь не загадывая на следующих выходных...

У меня без проблем работает на pc817

Да работать будет, но если нормальные драйвера ставить и скорости захочется: скорость у pc817 только до 100кГц если мне память не изменяет, у H11L1M до 1мГц, а у 6N137M до 10мГц. С другой стороны такие скорости не нужны и наверное будут избыточны, а нужна в первую очередь именно защита от помех и прочего. Поэтому я заменил PC817 на H11L1M и не стал применять 6N137M. Выбор пал именно на нее потому что: Лучшая помехоустойчивость – входной сигнал с шумами не вызывает ложных срабатываний, Четкие фронты сигнала – даже при медленном нарастании входного сигнала выходной сигнал остается стабильным, Гистерезис (~0.5–1 В) – защита от дребезга и наводок, а 6N137M не имеет триггера Шмитта, поэтому более чувствителен к шумам на входе. Например: идут провода от контроллера к драйверу, на них могут наводиться помехи. H11L1M отфильтрует их, а 6N137M может давать ложные импульсы( про PC817 вообще молчу). А если говорить про PC817 - при частоте шагов >50 кГц PC817 может "резать" импульсы, что приведёт к пропуску шагов.

Ваши сообщения автоматически объединены: Сегодня в 19:12

Чертёж платы это хорошо, а схема сего творения имеется?
/или только в голове?/

А на ссылочку нажать "Архив со скрином обновил " в сообщении



[Vlad-I-Mir]

....А на ссылочку нажать "Архив со скрином обновил " в сообщении

Астрахань брал, Казань брал чертёж платы видел, схему не видел....
/про какую ссылочку речь?/
