ПОЛЕЗНО Плата на STM32F: замена для дятла

[FraY]

По идее шпиндель будет вращается, когда сигнал LOW

так и получится, что в CAM зададите скорость 100%, а шпиндель не будет крутиться, потому что скважность меняется по положительному импульсу.

Меня смущает по датащиту, что IRF5305 требует |VGS| ≥ 10V для полного открытия, а STM32 всего 3.3в выдаст максимум, будет греться наверное

об этом я и говорил.

А вообще, чтобы не мучиться, можно поставить IRLZ44N (он логический как раз), корпус тоже (TO-220), но работать по идее будет правильнее. По идее ничего не меняется, кроме замены на IRLZ44N и будет работать по сигналу HIGH как положено.

так у вас изначально нарисована схема для n-mos

Ваши сообщения автоматически объединены: Сегодня в 17:12

Странно разводить дороги не имея принципиалки. Можно словить кучу косяков, да и реверс инженерингом трудно заниматься. Это же не ардуино для школьников.

Ваши сообщения автоматически объединены: Сегодня в 17:34

И кстати с транзистором IRLZ44N в данной схеме (с резистором затвора 470 ом) транзистор будет переключаться за 5мкс. Что при ШИМе 2,5 кГц и дисктретности хотя бы 1000 (по настройке max spidle speed) будет в итоге дискретность настройки каждые 10 оборотов. Но это может и не так критично.



[ospkant]

так у вас изначально нарисована схема для n-mos

Разводил - как в воду глядел, на будущее...

Ваши сообщения автоматически объединены: Сегодня в 17:36

И кстати с транзистором IRLZ44N в данной схеме (с резистором затвора 470 ом) транзистор будет переключаться за 5мкс. Что при ШИМе 2,5 кГц и дисктретности хотя бы 1000 (по настройке max spidle speed) будет в итоге дискретность настройки каждые 10 оборотов. Но это может и не так критично.

Можно поменять сопротивление наверное до 220 Ом

Диод Шоттки такой параллельно шпинделю поставлю SD10U150SL, может и избыточно, но карман не тянет и смд.



[FraY]

ospkant, в принципе можно, ток заряда будет 9мА, время заряда 2мкс. Я бы сначала на 470 поставил, промерил бы осликом ток и фронты, а потом уменьшал бы. Успеть спалить порт МК можно всегда.



[ospkant]

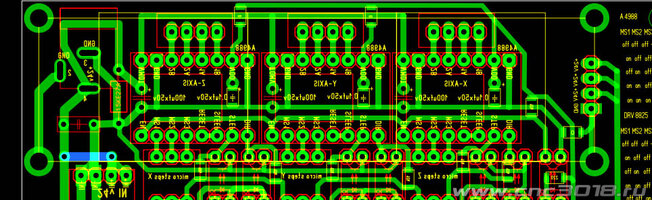

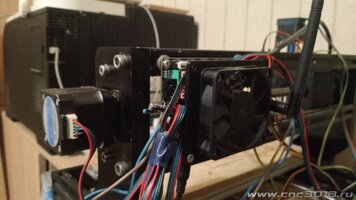

Архив со скрином обновил со всеми последними изменениями и пожеланиями дядьки FraY . Поставил IRLZ44N, диод Шоттки SD10U150SL на 10А параллельно шпинделю, вместо 45гр резистора резистор SMD и перемычка.



[demyuri]

Осталось собрать эту шайтан машину и проверить работоспособность.
