ВОПРОС ИЩУ РЕШЕНИЕ Создание макета станком.

[SerhioO]

Может вопрос уже звучал на форуме. Возможно ли лазерным станком сделать траекторию детали для дальнейшей ее обработки. То есть каким либо способом сделать трассировку по детали с переносом в программу?



[Бор33]

Может вопрос уже звучал на форуме. Возможно ли лазерным станком сделать траекторию детали для дальнейшей ее обработки. То есть каким либо способом сделать трассировку по детали с переносом в программу?

Лазером, можно. И всего 2 лимона.



[SerhioO]

Лазером, можно. И всего 2 лимона.

3D сканирование это конечно прекрасно. Хотелось бы имеющимся бюджетным. И просто лазер использовать как указку, а станок чтобы запоминал размеры (x,y и траекторию) и переносил в программу. Может кто сталкивался...



[Alexmit]

Возможно ли лазерным станком сделать траекторию детали для дальнейшей ее обработки.

Вам разметку на детали надо сделать?
Или что-то другое?
А то вот этот вопрос абсолюто непонятен.

То есть каким либо способом сделать трассировку по детали с переносом в программу?



[Sany-sch]

Возможно ли лазерным станком

Нет. По крайней мере без переделки.
А фотоаппаратом не проще?



[SerhioO]

Вам разметку на детали надо сделать?
Или что-то другое?
А то вот этот вопрос абсолюто непонятен.

Нет, не разметку.

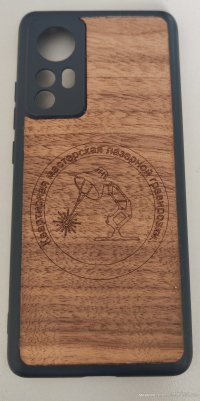

Поясню: на фото, я сделал накладку на чехол. А чтобы её сделать мне надо снять размеры с чехла со всеми поворотами и вырезами, и занести в программу. Но мне попался чехол от телефона знаменитой фирмы со своеобразными вырезами по углам и пришлось очень долго подгонять размеры изделия под чехол. Из этого и вытекает вопрос можно ли как-то через станок снимать размеры с того же чехла?



[demyuri]

можно ли как-то через станок снимать размеры с того же чехла?

А линейкой пользоваться не пробовали? Рулетка, штангенциркуль,....



[Бор33]

Нет, не разметку.
Поясню: на фото, я сделал накладку на чехол. А чтобы её сделать мне надо снять размеры с чехла со всеми поворотами и вырезами, и занести в программу. Но мне попался чехол от телефона знаменитой фирмы со своеобразными вырезами по углам и пришлось очень долго подгонять размеры изделия под чехол. Из этого и вытекает вопрос можно ли как-то через станок снимать размеры с того же чехла?

я то думал, там пространственно- изогнутая деталь из шестого измерения...а для этой и линейки хватит, чтобы сделать чертеж.



[Vladimir_123]

Нет, не разметку.
Поясню: на фото, я сделал накладку на чехол. А чтобы её сделать мне надо снять размеры с чехла со всеми поворотами и вырезами, и занести в программу. Но мне попался чехол от телефона знаменитой фирмы со своеобразными вырезами по углам и пришлось очень долго подгонять размеры изделия под чехол. Из этого и вытекает вопрос можно ли как-то через станок снимать размеры с того же чехла?

Если не хочется поработать линейкой, и хочется чего-то увлекательного, можно сфотографировать сию деталь ровно сверху, импортировать фотокарточку в Корел Драв, и заниматься обведением детали по контуру, далее сохранить сей документ в удобном формате, к примеру, в векторном или DFX, дальше душа вам подскажет, что делать дальше. Аминь.

оффтоп

Еще есть такая шчшчтучка, как линейка с окружностями разных калибров, ей можно и радиусы скруглений спокойно считать



[SerhioO]

Нет. По крайней мере без переделки.
А фотоаппаратом не проще?

Вот понять бы как это сделать чтобы соотношения общего размера и вырезов под ту же камеру совпадали....



[SerhioO]

я то думал, там пространственно- изогнутая деталь из шестого измерения...а для этой и линейки хватит, чтобы сделать чертеж.

С линейкой и делаю . Только размеры мелких поворотов проблематично попасть.



[SerhioO]

С линейкой и делаю . Только размеры мелких поворотов проблематично попасть.

Вот с такими вещами заморочки.



[SerhioO]

Если не хочется поработать линейкой, и хочется чего-то увлекательного, можно сфотографировать сию деталь ровно сверху, импортировать фотокарточку в Корел Драв, и заниматься обведением детали по контуру, далее сохранить сей документ в удобном формате, к примеру, в векторном или DFX, дальше душа вам подскажет, что делать дальше. Аминь.

оффтоп

Еще есть такая шчшчтучка, как линейка с окружностями разных калибров, ей можно и радиусы скруглений спокойно считать

Видимо как вариант буду так пробовать.



[Alexmit]

Поясню: на фото, я сделал накладку на чехол.

Размер маленький. Значит сканируем обычным сканером. А полученную картинку обрабатываем в LaserGRBL. Через Векторизацию. Потом почистить G-код в NC-корректоре или чем-то подобном.



[SerhioO]

Размер маленький. Значит сканируем обычным сканером. А полученную картинку обрабатываем в LaserGRBL. Через Векторизацию. Потом почистить G-код в NC-корректоре или чем-то подобном.

Почистить "G-код" я так понимаю это сделать ровные линии?!
