Станина из листового металла, замена алюминиевого профиля - 2

[ЮрийВ]

Вот сюда крепился питатель smd компонентов

Не видел Вашей конструкции питателей, но стандартных, на мой взгляд, там в ширину поместится штук 6...



[tync]

Не видел Вашей конструкции питателей, но стандартных, на мой взгляд, там в ширину поместится штук 6...

Это.. Ну не рассчитывал я на такое внимание. Нет у меня на данный момент ни фото, ни чертежей. Публикацию оных надо согласовывать, т.к. я не единственный автор. могу пока только "на пальцах" объяснить.

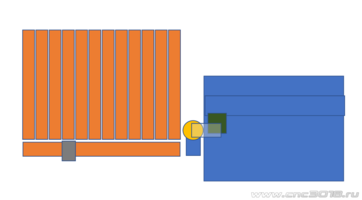

Слева - питатель с кассетами SMD компонентов.
Слева внизу серым - экстрактор, забирающий компонент из кассеты и передающий на податчик (желтым).
Желтым - отмечен податчик. Под ним расположена камера, определяющая положение элемента.
Оранжевым - поворотная платформа, передающая элемент от податчика на головку (зелёным).

В момент попадания элемента на поворотную платформу видеокамера определяет положение элемента и потом, после попадания на вакуумную присоску головки элемент поворачивается на нужный угол.

На рисунках всё пипец просто . а сколько мы с этим всем секса поимели..



[demyuri]

а сколько мы с этим всем секса поимели..

дык это....е..ться..секса бояться не надо, надо радоваться!
