Приветствую всех!
Спасибо за отклики, версии и помощь. Не уверен, что окончательно, но пока кажется (ттт) с прерываниями выполнения программ удалось разобраться.
Дело не в помехах, не в антивирусах (в этот раз), не в протоколах обмена и пр.
Станок стал не только прерывать, а окончательно отказался запускать программу, все время начал просился в Дом. Вчера написал о моей проблеме в поддержку, подробно (как мог) обрисовал свою проблему. По принтскринам визуализатора они меня ткнули носом в источник бед - концевик по Z. Целый день разбирался, но так и не понял в чем проблема, почему станок видит что концевик по Z замкнут, когда шпиндель был ниже на 50 мм. Померил напряжение на входе (4.8В) и выходе (0.4 В) концевика когда он подключен к контроллеру. Мне показалось подозрительными 0,4 В, думал, что должен быть чистый 0. Снял разъем с концевика и померил что в нем. А там на сигнальном проводе 3,28 В. Подумал, что где то я сопель навешал, все осмотрел, прозвонил - нигде никаких коротышей, соплей не нашел.

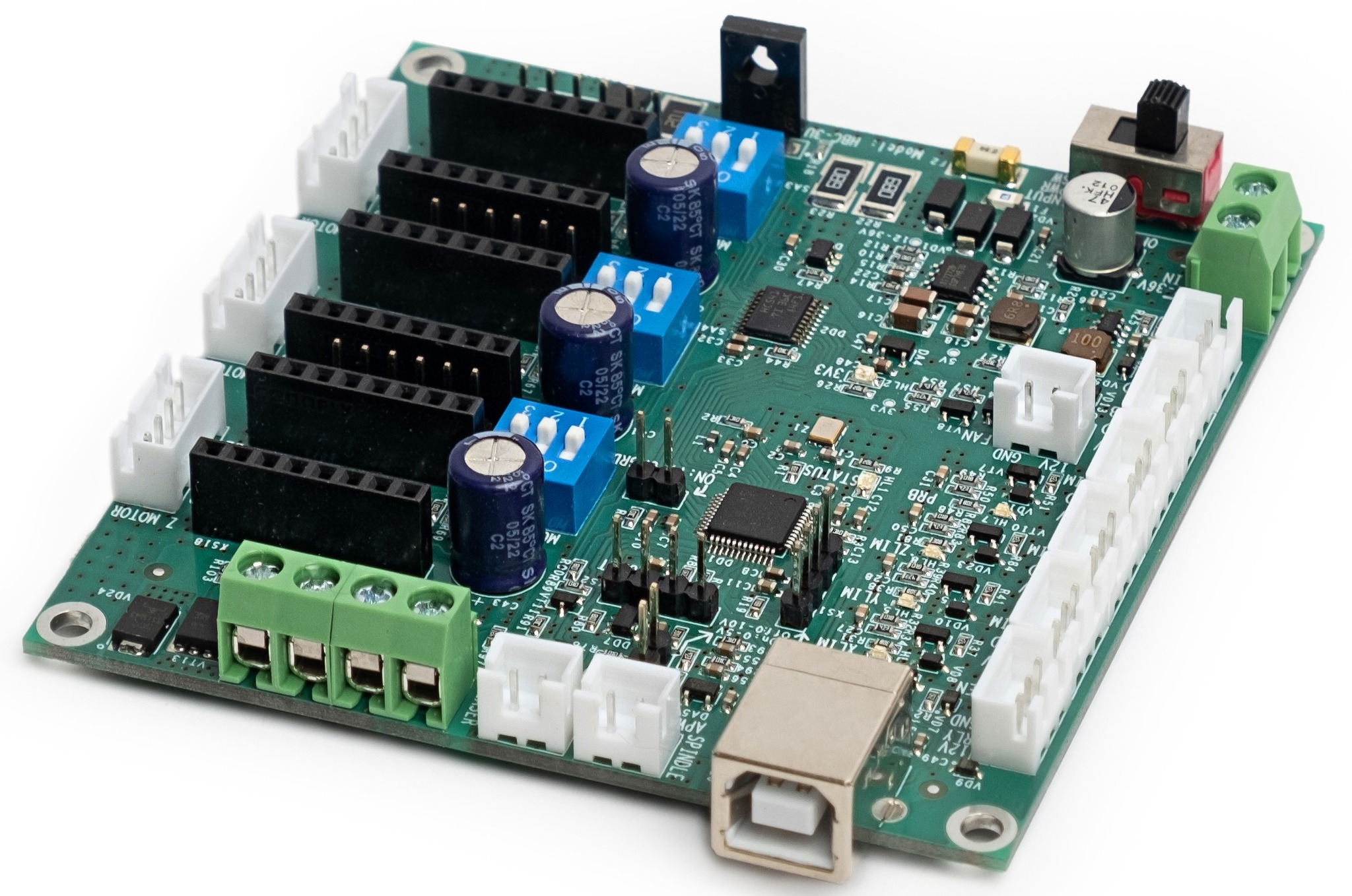

Потом что-то меня торкнуло и померил напряжения в разъеме самого контроллера, а там на сигнальной клемме те самые 3,28 В. Откуда? Звоню в поддержку, спрашиваю - как так?, Дмитрий говорит - так и должно быть, и что в моем случае надо в настройках инвертировать концевики.
Полез, проинвертировал - стало еще хуже, теперь кже по всем осям. Обратил внимание в настройках концевиков на пункт "отключить подтяжку к питанию", решил попробовать - инверсию отменил, подтяжку отключил. И Чудо!!! все заработало, во всяком случае прерываний пока не было.
Мне как челу далекому от электроники не понятны несколько моментов:
1. У меня оптические концевики и в настройках в Candle было $5=1. все работало. Теперь если $5=1 - контроллер в отказ, если $5=0 - тоже, а если отключить подтяжку к питанию то с $5=0 прекрасно работает. Кто-нибудь может объяснить простым доступным языком в чем причина?
2. Что такое в данном случае подтяжка к питанию? 3,28 В так и остались на сигнальной клемме контроллера. Кто, чего, куда и зачем подтягивает?
3. Практически у всех китайцев, что мне попадались на запитку концевиков идет 5В. Здесь 12В, пришлось колхозить понижение до 5-ти. Кто ставил индуктивные датчики, вас напрягали 5В на китайских платах, приходилось колхозить повышение до 12В и более?
Выводы:
Если бы не поддержка - хрен бы я разобрался с проблемой. Спасибо Дмитрий!
Если кто будет подключать такие
оптические концевики к этому контроллеру, то в настройках ставьте $5=0, $26=0 и отключайте подтяжку к питанию.
Также, первая скорость в Дом - 500 мм/мин, вторая - 100 -150, проверено - точность в Дом = 0 - 0.005 мм. Кое-что попутно почерпнул
отсюда.
