ПОЛЕЗНО Плата на STM32F: замена для дятла

[vvv1234]

4. Забить и юзать, как есть.

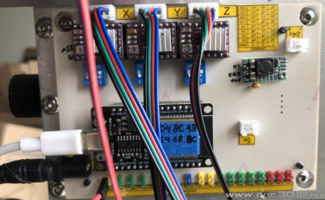

Я на своих платах так и сделал. А корпус - по китайскому фэншую, т.е. ну его нафиг, греться меньше будет.



[ospkant]

Я на своих платах так и сделал. А корпус - по китайскому фэншую, т.е. ну его нафиг, греться меньше будет.

По моему видению моя плата должна выглядеть так (кондеры с SMD резисторами я еще не расставлял и вообще я не разводил дорожки):


Только что собрал оставшиеся 3д модели на просторах необъятного и привязал к посадочным местам в KiCAD9.

Кстати, рендерится очень быстро в реалтайме с трассировкой лучей даже с моим слабым AM4 ryzen5-2600 и gf1050ti с 4gb

оффтоп



[OlegK]

Разъём питания развернуть в ту же сторону, что и ЮСБ - не?



[ospkant]

Разъём питания развернуть в ту же сторону, что и ЮСБ - не?

Разверну конечно, это я так, второпях



[vvv1234]

По моему видению моя плата должна выглядеть так (кондеры с SMD резисторами я еще не расставлял и вообще я не разводил дорожки):

Удобнее будет, если на шпиндель поставить 5556/5569 разъемы, а остальные - JST.



[ЮрийВ]

осталось только дорожки развести и выжечь - высверлить плату

привлекая к работе и GGEasy, чтобы Vlad-I-Mir возмутился и начал её вместе с KiCad-ом изучать, наверное....



[FraY]

Удобнее будет, если на шпиндель поставить 5556/5569 разъемы, а остальные - JST.

А по мне лучше оставить Degson разъемы под винтовое соединение.

Ваши сообщения автоматически объединены: Сегодня в 11:20

Почти осциллографом посмотрел : симулятор QucsStudio


Напряжения в вольтах, левая шкала. Ток в мА правая шкала.... Ключ замыкается на землю в момент времени 1 мкс. Маркеры измеряют время и значение переменной (измеряемой)....

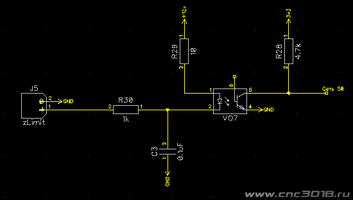

спасибо, интересные графики, но есть неточности. Выполните симуляцию следующих схем:

Ваши сообщения автоматически объединены: Сегодня в 11:21

Earnest, Есть уточнения по схемам из моей просьбы симуляции?

Ваши сообщения автоматически объединены: Сегодня в 11:37

Даже в промышленных платах внутри одной платы развязки я не видел. Ставят для защиты по входам и выходам оптроны, трансформаторы, реле.
Драйверы должны нормально работать с уровнями 3,3В, но если есть сомнения, лучше поставить преобразователь логического уровня типа TXS0108. У самой микрухи шаг ног мелкий (0,65), но можно поставить готовую платку. Хорошие фронты, не нужно обвязки рассыпухой, с одной стороны 3,3В питаем, с другой 5В.

Сугубо моё мнение

ИМХО оптопары ставить на плату нужно только для защиты от пробоя драйвера (перегрев, перенапряжение, КЗ, кривые руки) и появления на выходах МК напряжения питания ШД (12В и более)



[ospkant]

Парни, а может отказаться от 24в в пользу 12в ? Ведь тогда подойдут более распространенные преобразователи mini360 и к тому же мотор 775 работает от 12в при 12000об, лазер тоже на 12в работает. Или вообще на вход маму molex засунуть (там выходы 5в и 12в), поставить в корпус и засунуть в компьютер, ведь плата всё равно с вифи и блютуз не работает, а так будет брать напряжение с компьютерного блока питания... Сделать выводы под ШД на задней панели и можно USB дополнительно поставить, чтобы от материнки сразу брать, а не с разъема. Тем самым мы вообще от проводов избавимся. Минус этого решения - будем привязаны к компьютеру. Веди для плат 775 вполне хватит, а если захочется безщеточный или еще чего посерьезнее - вывод PWM есть и однельный разъем без проблем можно поставить. 775 150вт макс жрет, а блок питания 350вт стандарт. Даже если мать (со встроенным процессором) съест 100вт с процессором (я не про xeon, а у кого именно он, блоки питания наверное помощнее от 450вт+ ), встроенной графикой и ssd (hdd поболее съест), запас еще останется...



[FraY]

Парни, а может отказаться от 24в в пользу 12в ? Ведь тогда подойдут более распространенные преобразователи mini360 и к тому же мотор 775 работает от 12в при 12000об, лазер тоже на 12в работает. Или вообще на вход маму molex засунуть (там выходы 5в и 12в), поставить в корпус и засунуть в компьютер, ведь плата всё равно с вифи и блютуз не работает, а так будет брать напряжение с компьютерного блока питания... Сделать выводы под ШД на задней панели и можно USB дополнительно поставить, чтобы от материнки сразу брать, а не с разъема. Тем самым мы вообще от проводов избавимся. Минус этого решения - будем привязаны к компьютеру.

Стремная идея питаться от компа. А ШД лучше питать от 24В, не будет теряться момент (КПД). Будь моя воля, вообще бы перевел питание на 35В, а еще лучше на 48В, но как говориться C'est la vie.



[ospkant]

Будь моя воля, вообще бы перевел питания на 35В.

Можно поинтересоваться зачем? Ведь драйвера на 24в прекрасно себя чувствуют (у меня на другом станке)... А если переводить на более серьезное (nеma34 или серву), драйвер другой (внешний) будет на 48в. Ну сколько потянет контроллер ШИМ, 100КГц, оптопары под это заточены, но стабильно тоже работать будут около 100-150КГц (куда там до 1МГц)... Если захочется для себя "зрелищ и хлеба", никакая Интекра не поможети и ни какой самосбор, прямое подключение на PCI, а не к USB и точно не по UART! - только Lambda 3S (до 1МГц) контроллер и ему подобные. Сейчас мы рассматриваем замену бенбоксов и подобного хлама для простого пользователя, который устал уже от постоянных обрывов и для него не хобби, а мучение .

Я через это на начале пути проходил, пока не собрал свой станок ЧПУ с НЦ Студио, а второй станок хочу под платы нормальным сделать... Чтобы не отрубался. Хотя пока он и на esp32 не отрубается по проводам, но stm32 всегда надежнее была.

оффтоп



[Roger]

к тому же мотор 775 работает от 12в при 12000об

Это как? При 24В - 10000об/мин, а при 12В - 12000?
Или это другой мотор? У 775 на 3018 ток холостого хода 0,3А, а у аналогичного 12 вольтового - 1,8А. И пусковой ток такой, что без плавного пуска БП выжигает.



[demyuri]

А по мне лучше оставить Degson разъемы под винтовое соединение.

Ваши сообщения автоматически объединены: Сегодня в 11:20

спасибо, интересные графики, но есть неточности. Выполните симуляцию следующих схем:

Ваши сообщения автоматически объединены: Сегодня в 11:21

Earnest, Есть уточнения по схемам из моей просьбы симуляции?

Ваши сообщения автоматически объединены: Сегодня в 11:37

ИМХО оптопары ставить на плату нужно только для защиты от пробоя драйвера (перегрев, перенапряжение, КЗ, кривые руки) и появления на выходах МК напряжения питания ШД (12В и более)

лайфхак: в одном сообщении можно использовать несколько цитат или ответов (не будут приходить оповещения "ваши сообщения объединены")

оффтоп

Ваши сообщения автоматически объединены: Сегодня в 12:14

Это как? При 24В - 10000об/мин, а при 12В - 12000?
Или это другой мотор? У 775 на 3018 ток холостого хода 0,3А, а у аналогичного 12 вольтового - 1,8А. И пусковой ток такой, что без плавного пуска БП выжигает.

775 это типоразмер, характеристики разные. Как с нема17.



[Earnest]

@Earnest, Есть уточнения по схемам из моей просьбы симуляции?

Как-бы всё в порядке. Задержка в 10мкс (меньше чем я прикидывал) меня вполне устраивает. Как разгребусь с ремонтом в комнате, постараюсь проверить на реальном железе. Правда к меня нет модного цифрового осциллографа, но ничего, обойдусь своим стареньким С1-65...

оффтоп

Ваши сообщения автоматически объединены: Сегодня в 12:19

Парни, а может отказаться от 24в в пользу 12в ?

Я бы наоборот, отказался от 12-и вольт. Лазеру для питания 600мА будет маловато, а больше, по сути, от этого источника ничего не питается. Но это с моей колокольни. Вы вольны делать как нравится.



[ospkant]

Это как? При 24В - 10000об/мин, а при 12В - 12000?
Или это другой мотор? У 775 на 3018 ток холостого хода 0,3А, а у аналогичного 12 вольтового - 1,8А. И пусковой ток такой, что без плавного пуска БП выжигает.

Есть такие: вот. Но правильнее будет, чтобы питание отдельно было. Про пусковой ток я что-то не подумал, спасибо

Я бы наоборот, отказался от 12-и вольт. Лазеру для питания 600мА будет маловато, а больше, по сути, от этого источника ничего не питается. Но это с моей колокольни. Вы вольны делать как нравится.

Оставлю 24в, это так - наваждение было и размышления вслух



[Roger]

775 это типоразмер, характеристики разные. Как с нема17.

Так я про то и писал. Есть у меня 775 на 12В. Оборотистый, но жручий. И токи пусковые бешеные.
Всё это надо иметь ввиду при разработке.
