ПОЛЕЗНО Плата на STM32F: замена для дятла

[Earnest]

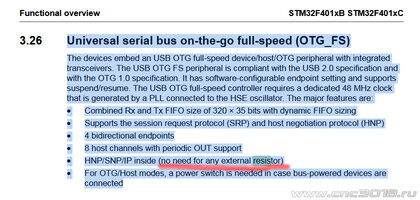

Ну, хотя бы парой резисторов на десяток Ом и парой TVS-диодов. К чему я скромно пытался подвести... А у вас, уважаемый Олег, прям тяжёлая артиллерия...



[OlegK]

прям тяжёлая артиллерия

Так 25 страниц уже, надо добивать, что б наверняка...
Но, наверное, мы Сергея быстрее добьём



[Earnest]

Но, наверное, мы Сергея быстрее добьём

Не, Сергея не надо. Он большой молодец и делает для всех очень полезное дело. Спасибо ему и успешного завершения проекта.

оффтоп



[vvv1234]

Так что идем дальше...

Перфекционизм привлекателен, но и меру знать надо. По-моему, надо сначала сделать плату по минимуму и погонять ее в реальной работе. А потом уже, если потребуется, вносить коррекции.



[ospkant]

Перфекционизм привлекателен, но и меру знать надо. По-моему, надо сначала сделать плату по минимуму и погонять ее в реальной работе. А потом уже, если потребуется, вносить коррекции.

Так и сделаю, сейчас перечертил в KiCad9 схему, осталось только дорожки развести и выжечь - высверлить плату. Начать да кончить



[OlegK]

Чисто для обратить внимание - USB разъём довольно далеко от края, что может быть критичным при размещении платы в корпусе.
Варианты:
1. Перерисовать этот участок платы, что проблематично, ибо там шины питания мешают.
2. Перенести разъём на небольшую переходную платку, прикручиваемую над основной на стойках.
3. Использовать такой удлинитель, что позволит вывести разъём в любое место корпуса

4. Забить и юзать, как есть.



[Vlad-I-Mir]

Да сколько можно?
Ещё и KiCad сюда приплели....
/будем изучать, наверное/



[ospkant]

Чисто для обратить внимание - USB разъём довольно далеко от края,

Это я еще не расставлял, только привязывал 3д модели к компонентам



[OlegK]

А я чё, я ничё...

оффтоп



[vvv1234]

4. Забить и юзать, как есть.

Я на своих платах так и сделал. А корпус - по китайскому фэншую, т.е. ну его нафиг, греться меньше будет.



[OlegK]

Разъём питания развернуть в ту же сторону, что и ЮСБ - не?



[vvv1234]

По моему видению моя плата должна выглядеть так (кондеры с SMD резисторами я еще не расставлял и вообще я не разводил дорожки):

Удобнее будет, если на шпиндель поставить 5556/5569 разъемы, а остальные - JST.



[ЮрийВ]

осталось только дорожки развести и выжечь - высверлить плату

привлекая к работе и GGEasy, чтобы Vlad-I-Mir возмутился и начал её вместе с KiCad-ом изучать, наверное....



[FraY]

Удобнее будет, если на шпиндель поставить 5556/5569 разъемы, а остальные - JST.

А по мне лучше оставить Degson разъемы под винтовое соединение.

Ваши сообщения автоматически объединены: 20.07.2025

Почти осциллографом посмотрел : симулятор QucsStudio


Напряжения в вольтах, левая шкала. Ток в мА правая шкала.... Ключ замыкается на землю в момент времени 1 мкс. Маркеры измеряют время и значение переменной (измеряемой)....

спасибо, интересные графики, но есть неточности. Выполните симуляцию следующих схем:

Ваши сообщения автоматически объединены: 20.07.2025

Earnest, Есть уточнения по схемам из моей просьбы симуляции?

Ваши сообщения автоматически объединены: 20.07.2025

Даже в промышленных платах внутри одной платы развязки я не видел. Ставят для защиты по входам и выходам оптроны, трансформаторы, реле.
Драйверы должны нормально работать с уровнями 3,3В, но если есть сомнения, лучше поставить преобразователь логического уровня типа TXS0108. У самой микрухи шаг ног мелкий (0,65), но можно поставить готовую платку. Хорошие фронты, не нужно обвязки рассыпухой, с одной стороны 3,3В питаем, с другой 5В.

Сугубо моё мнение

ИМХО оптопары ставить на плату нужно только для защиты от пробоя драйвера (перегрев, перенапряжение, КЗ, кривые руки) и появления на выходах МК напряжения питания ШД (12В и более)



[FraY]

Парни, а может отказаться от 24в в пользу 12в ? Ведь тогда подойдут более распространенные преобразователи mini360 и к тому же мотор 775 работает от 12в при 12000об, лазер тоже на 12в работает. Или вообще на вход маму molex засунуть (там выходы 5в и 12в), поставить в корпус и засунуть в компьютер, ведь плата всё равно с вифи и блютуз не работает, а так будет брать напряжение с компьютерного блока питания... Сделать выводы под ШД на задней панели и можно USB дополнительно поставить, чтобы от материнки сразу брать, а не с разъема. Тем самым мы вообще от проводов избавимся. Минус этого решения - будем привязаны к компьютеру.

Стремная идея питаться от компа. А ШД лучше питать от 24В, не будет теряться момент (КПД). Будь моя воля, вообще бы перевел питание на 35В, а еще лучше на 48В, но как говориться C'est la vie.
