Проблема корпуса для станка с ЧПУ стоит особенно остро, хорошо если есть что то более менее подходящее есть а так или самому делать или идти что то покупать, тем более цены сейчас на пластиковые корпуса как блин в сказке.

Собрал тут недавно себе внешний пульт для станка.

Ну и в процессе все таки обратил внимание, что надо как то электронику станка устаканить как то, а лежит себе в первой попавшейся коробке, что то в коробке, что то в не ее, да и по возможности как то их с пультом сделать в едином стиле, комплектик так сказать. Как раз тут недавно в процессе работы над пультом попалась случайно интересная фотка.

38427

Вот сидел, думал, гадал, и прикинул а почему бы нет, что мешает сделать что то подобное, использовав те материалы что есть под рукой. А есть под рукой дибонд, он же композит и есть 3D принтер, он же принтер, :) ну и сама ЧПУ вот от этого можно и плясать.

Итак мысля особо не заморачиваться, включить только основные функции это включить, выключить, подсветка, шпиндель, и крутилка от него, ну и источник это либо выносной пульт, либо к компу по вай фаю.

Покопался посмотрел есть кулер 80 мм вот он и будет все добро что внутри охлаждать. Ну и немного накинуть по сторонам.

Любое устройство прежде всего начинается с его лицевой панели и тут это не исключение, посидел прикинул что да как и что есть и в результате получилась передняя панель. Теперь можно ваять дальше.

38428


Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83

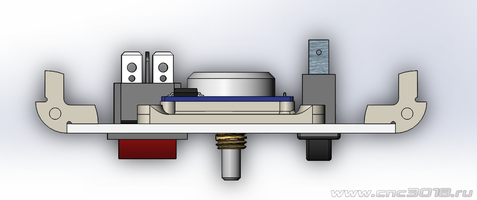

Вчера еще было время немного пошаманить :) В итоге нарисовал переднюю панель, тумблеры использовал те что есть в наличии (под рукой) крепления платки со светодиодным индикатором на отдельную панельку сзади, так же там крепиться будет и подстроечник от блока управления шпинделем. Так же будет отдельная плашка для светодиодов на двухстороннем скотче, эта плашка нужна в основном для того что бы светодиод был вровень с передней частью передней панели, т.к светодиод плоский диам 5 мм и высотой до кольца на нем 4 мм (итого композит толщина 3мм и 1 мм плашка, вот эта плашка и будет ограничителем.


Вложения

  • 2.png
    29.4 KB · Просмотры: 67
  • 3.png
    38.7 KB · Просмотры: 36

Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
Немного продолжения. Как и писал выше корпус будет по аналогии как на первой картинке, но тут разумеется он выше, и размеры другие, поэтому боковые стойки. Винты прикинул использовать М3х10 (просто есть в наличии) в оригинале картинки вкручивают в пластик что не есть хорошо будет хреновое соединение. Поэтому с внутренней стороны посадочные тугие места под гайку М3, сверху и снизу под вплавляемые бронзовые втулки М3. Ну и вот что получается в итоге.


Вложения

  • 4.png
    34.4 KB · Просмотры: 19
  • 5.png
    66.2 KB · Просмотры: 21
  • 6.png
    75.1 KB · Просмотры: 23

Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
Итак пока есть время позаниматься корпусом. Задняя панель.
Тут все просто, снизу разъем питания под стандартный шнур и выключатель, выше 80 мм вентилятор для охлаждения внутреннего пространства, над ним разъем для Z щупа и разъемы GX16 для осей и других компонентов таких как подсветка, пульт, концевики, тахометер.
Боковые стойки будут такими же как и у передней панели.


Вложения

  • 7.png
    47.7 KB · Просмотры: 20
  • 8.png
    43.3 KB · Просмотры: 31

Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83

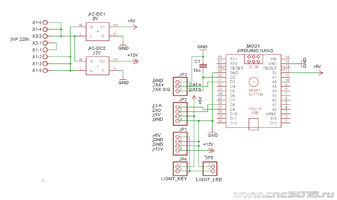

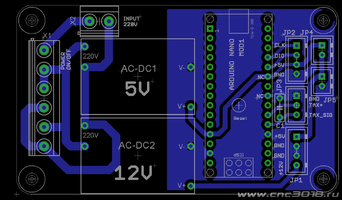

Пока суть да дело и кручу верчу как раскидать все внутри. Решил немного отвлечься. Накидал плату коммутации. В плате все просто линия 220V с входным выключателем потом выключатель корпуса и два потребителя это блок питания шпинделя и родной блок от станка на 24V.
Так же на плате стоят еще два небольших БП на 5 и 12V
5V будут идти на подсветку и на плату Ардуинки с тахометром, ну а 12V просто на питание кулера корпуса.


Вложения

  • 8_1.png
    15.8 KB · Просмотры: 26
  • 9.png
    27.6 KB · Просмотры: 32

Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83

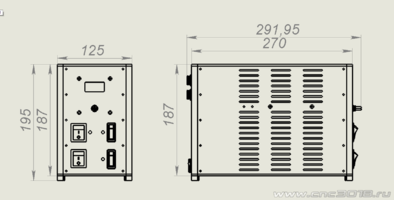

В общем крутил вертел, и в итоге пришел тому что сильно не мудрствовать два блока питания расположить внизу за ними плату коммутации а сверху основную плату ну и дополнительные если надо будет. В итоге закончил с рисованием корпуса теперь можно пилить, печатать, собирать.


Вложения

  • 10.png
    47.5 KB · Просмотры: 24
  • 11.png
    60.3 KB · Просмотры: 24
  • 12.png
    26.9 KB · Просмотры: 44

val013

val013

СКАЗАЛ ТУТ НЕМНОГО
НАШ ЧЕЛОВЕК
Регистрация
15.05.2020
Сообщения
1 040
Реакции
859
Баллы
138
Возраст
56
Адрес
Кузбасс
Имя
Валерий
В общем крутил вертел, и в итоге пришел тому что сильно не мудрствовать два блока питания расположить внизу за ними плату коммутации а сверху основную плату ну и дополнительные если надо будет. В итоге закончил с рисованием корпуса теперь можно пилить, печатать, собирать.
Так то, ничо вариант в отдельных случАях. Возьму на вооружение:). Только для большого корпуса эти уголки печатать долго придётся, походу, что может ограничить применение. Хотя, если капитально всю конструкцию(вместе с электроникой) делать - время на это не так уж и принципиальным будет:)


Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
Прогнал в программе печати боковые стойки в принципе не так уж и долго печатать будет, пока есть время зарядил на печать, пущай печатает :D
Тут именно описываю вариант корпуса так сказать из подручных средств. До этого смотрел корпуса пластиковые, которые примерно по габаритам подойдут. Офигел от цен :eek:
В итоге и было принято решение делать из композита 3мм тем более он не такой и дорогой, добыть можно вообще тремя способами. Первый идем гулять на улицу и внимательно где какой магазин делают, переделают снаружи, вот там обычно обрезком можно за так набрать. Второй проходимся по всяким рекламным конторам где фрезорм пилят, обычно там обрезков тоже много и отдадут за так, типа мусор от них вынес, самим переть не кайф. Ну и третий способ есть фирмы которые покупают обрезки композита, можно у них прикупить, цена смешная, к примеру кусок 1,6 метра на 0,7 метра всего 300р. Так что материал вполне доступный.


Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
Пока печатаются стойки и другие пластиковые детали на корпус решил пильнуть заднюю стенку. Итак материал дибонд, он же композит толщина 3мм пилил вот такой фрезой https://aliexpress.ru/item/40000460...5965392&spm=a2g0s.12269583.0.0.1b402842T3A5dh однозаходной 2мм диам режим поставил такой обороты на максимум, заглубление 100 мм/мин скорость 100 мм/мин т.е фреза 2мм то решил не рисковать и дабы фрезу не свернуть то в два прохода.
Пилит чудненько только успевай пластиково алюминиевые опилки собирать. :D Мелкие части остаются внутри, не вылетают, либо выскакивают но слегка, перемычки не нужны. Пленка что свеерху слегка зубчиками но сам рез чистый и красивый. Это так если кому интересно будет.
Вот что в итоге вышло. Можно пилять дальше.


Вложения

  • IMG_20220402_174821.jpg
    32.6 KB · Просмотры: 40

Ly239

Ly239

СКАЗАЛ ТУТ НЕМНОГО
ПРОВЕРЕННЫЙ
Регистрация
21.11.2020
Сообщения
158
Реакции
157
Баллы
118
Адрес
Россия
Город
Набережные Челны
Имя
Алексей
Вертикальные стыки на стойках. А горизонтальные в воздухе висят?


Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
  • Последнее редактирование:
Последнее редактирование:
А горизонтальные в воздухе висят?
Нет. Горизонтальные (крышка и дно корпуса) опираются на боковые стенки (лево, право, передняя, задняя) и на вертикальные стойки. Крепление как и писал выше к вертикальным стойкам. Этого вполне достаточно как точки опоры для верха и низа. Сам композит прочный в достаточной мере и провисаний не будет
Вот так сказать корпус разрез спереди :)
Ваши сообщения автоматически объединены:

Т.к сегодня неожиданно появилось время решил не откладывать в долгий ящик и продолжить пиление панелей. Выпилил боковую стенку. Т.к в боковой стенке дофига вентиляционных отверстий то пилить по контуру будет слишком долго по времени поэтому вентиляционные отверстия пилил по центральной линии. Ну а вырез самой панели уже по контуру.


Вложения

  • 13.png
    25 KB · Просмотры: 27
  • IMG_20220625_190124.jpg
    30.3 KB · Просмотры: 25

Ly239

Ly239

СКАЗАЛ ТУТ НЕМНОГО
ПРОВЕРЕННЫЙ
Регистрация
21.11.2020
Сообщения
158
Реакции
157
Баллы
118
Адрес
Россия
Город
Набережные Челны
Имя
Алексей
  • Последнее редактирование:
Последнее редактирование:
Нет. Горизонтальные (крышка и дно корпуса) опираются на боковые стенки (лево, право, передняя, задняя) и на вертикальные стойки. Крепление как и писал выше к вертикальным стойкам. Этого вполне достаточно как точки опоры для верха и низа. Сам композит прочный в достаточной мере и провисаний не будет
Вот так сказать корпус разрез спереди :)
Ваши сообщения автоматически объединены:

Т.к сегодня неожиданно появилось время решил не откладывать в долгий ящик и продолжить пиление панелей. Выпилил боковую стенку. Т.к в боковой стенке дофига вентиляционных отверстий то пилить по контуру будет слишком долго по времени поэтому вентиляционные отверстия пилил по центральной линии. Ну а вырез самой панели уже по контуру.
:) я немного не так выразился. Имено стык крышки (дна) с боковыми стенками не закреплены.Понятно что прочности хватит, но щелка, шатания, не по феншую вобщем Тоже решил такой себе сделать 200*250*130 (понравилась конструкция). Вот думаю просто уголок распечатать или нарисовать на подобие вертикальных с плавным переходом на углах


Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
  • Последнее редактирование:
Последнее редактирование:
Там да просто лежат сверху это для верхней крышки и так же снизу. в принципе там как таковые крепления и не нужны, у материала вполне достаточная прочность, тем более в таком корпусе и каких то нагрузок нет от слова совсем. Два БП почти ничего и не весят.

з.ы
Т.е углы не совсем стандартные то ножки к примеру сделал замысловатой формы


Вложения

  • 14.png
    17.3 KB · Просмотры: 36

Sailanser

АВТОР
АВТОР
Sailanser

Sailanser

НЕ ТОЛЬКО ЧИТАЕТ
НАШ ЧЕЛОВЕК
Регистрация
11.11.2019
Сообщения
219
Реакции
325
Баллы
83
Допечатал стойки, и как раз довырезал оставшиеся панели корпуса. Прикрутил вентилятор на заднюю панель. Ну и сделал первую примерку :D
В принципе получается не плохо.
Теперь можно собирать дальше.


Вложения

  • IMG_20220417_181253.jpg
    29 KB · Просмотры: 47
